KOR 16/8

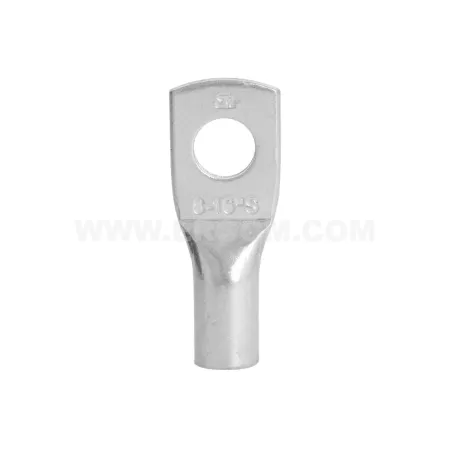

Końcówka oczkowa · 16 mm² · otwór M8
Rurowa końcówka oczkowa ERGOM KOR z miedzi cynowanej na przewód 16 mm² i śrubę M8. W instalacji z magazynem energii LV zakłada się ją na przewody między falownikiem a magazynem.
- Przewody magazynu LV
- 16 mm², otwór M8
- Certyfikat zgodności IEn
- przekrój
- 16 mm²
- otwór
- M8
- materiał
- Cu cynowana
- sprzedaż
- na sztuki
Do czego służy
Zastosowanie i najważniejsze cechy KOR 16/8.
Duży prąd
Rurowa końcówka do grubych przewodów DC magazynu LV i przewodów zasilających.
Miedź cynowana
Powłoka cynowa ogranicza utlenianie styku.
Dobór otworu
Otwór dobiera się do śruby zacisku falownika, magazynu lub szyny.
Miejsce w instalacji
Końcówki KOR zakłada się na przewody między falownikiem a magazynem energii LV oraz na grube przewody zasilające. Przykręca się je do zacisków śrubowych.
Jak dobrać
Trzy rzeczy do sprawdzenia przed zakupem. Ostateczny dobór potwierdza instalator.
- 1Przekrój
Końcówka musi odpowiadać przekrojowi żyły, np. KOR 35 do przewodu 35 mm².
- 2Otwór
Średnica otworu odpowiada śrubie zacisku – M8 albo M10. Sprawdź zaciski falownika i magazynu.
- 3Zaprasowanie
Zaprasuj praską z matrycą do danego przekroju; producent ma osobny certyfikat dla linki klasy 5 (przewody LgY).
Często łączone z
Produkty z tej samej części instalacji, dostępne w sklepie.
Dane techniczne
Parametry produktu KOR 16/8.
| Model | KOR 16/8 |
|---|---|
| Przekrój przewodu | 16 mm² |
| Otwór na śrubę | M8 |
| Materiał | miedź cynowana galwanicznie |
| Typ | końcówka oczkowa rurowa |
| Zgodność | PN-EN IEC 61238-1-3 (certyfikaty IEn dla żył klasy 2 i 5) |
| Producent | ERGOM |
|---|---|
| Montaż | zaprasowanie praską |
| Sprzedaż | na sztuki |
