BTCB0606-200
Skrzynka połączeniowa · 6 magazynów · 200 A na gałąź

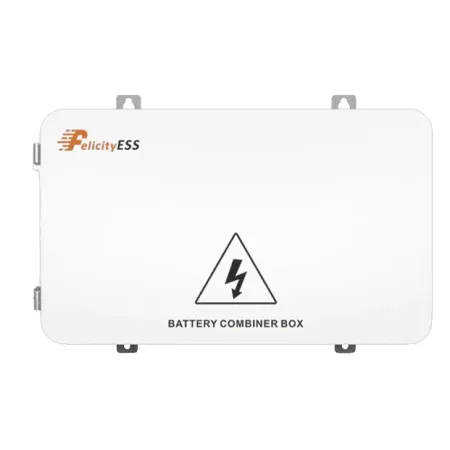

Skrzynka Felicity BTCB0606-200 łączy równolegle do sześciu magazynów energii LV i prowadzi jeden tor do falownika. Metalowa obudowa naścienna, prąd gałęzi do 200 A. Wersja bez wyłączników baterii – zabezpieczenie każdej gałęzi dobiera się w projekcie instalacji.
- Do 6 magazynów LV
- 200 A na gałąź
- 516 × 300 × 136 mm
- wejścia
- 6 magazynów
- prąd gałęzi
- 200 A
- obudowa
- metalowa, IP21
- wymiary
- 516 × 300 × 136 mm
Do czego służy
Zastosowanie i najważniejsze cechy BTCB0606-200.
Porządek przy magazynach
Jedno miejsce łączenia zamiast łańcucha przewodów między bateriami.
Do 6 magazynów
Równoległe połączenie do sześciu magazynów LV z jednym torem do falownika.
Montaż na ścianie
Metalowa obudowa z uchwytami ściennymi; do pomieszczeń (IP21).
Miejsce w instalacji
Skrzynka stoi przy magazynach energii LV: każdy magazyn ma osobną gałąź, a ze skrzynki wychodzi jeden tor przewodów do falownika.
Jak dobrać
Trzy rzeczy do sprawdzenia przed zakupem. Ostateczny dobór potwierdza instalator.
- 1Liczba magazynów
Skrzynka ma sześć wejść; nieużywane wejścia zostają wolne. Mniejsza wersja BTCB0303 ma trzy.
- 2Przewody
Przekrój przewodów gałęzi i toru do falownika dobiera się do prądu magazynów i falownika; grube przewody kończy się końcówkami KOR.
- 3Zabezpieczenia
Wersja 200 A nie ma wyłączników baterii – zabezpieczenie gałęzi i toru do falownika przewiduje projekt instalacji.
Często łączone z
Produkty z tej samej części instalacji, dostępne w sklepie.
Dane techniczne
Parametry produktu BTCB0606-200.
| Model | BTCB0606-200 |
|---|---|
| Liczba wejść | 6 |
| Prąd znamionowy gałęzi | 200 A |
| Wyłącznik baterii | brak (wersja bez wyłączników) |
| Temperatura pracy | –10 … +50 °C |
| Wilgotność | 5–95 % |
| Producent | Felicity Solar |
|---|---|
| Obudowa | metalowa |
| Stopień ochrony | IP21 |
| Wymiary | 516 × 300 × 136 mm |
| Masa | 7,1 kg (z opakowaniem 8,7 kg) |
| Montaż | naścienny, kołki i uchwyty w zestawie |
Warto wiedzieć
Wersja 120 A (BTCB0606-120) ma wbudowane wyłączniki PEBS-L; ta wersja 200 A ich nie ma, więc zabezpieczenia gałęzi dobiera instalator.
Dokumenty i certyfikaty
Pliki od producenta. Kliknij, aby przejść do zakładki „Do pobrania”.
