Moduł baterii HV · Felicity Solar

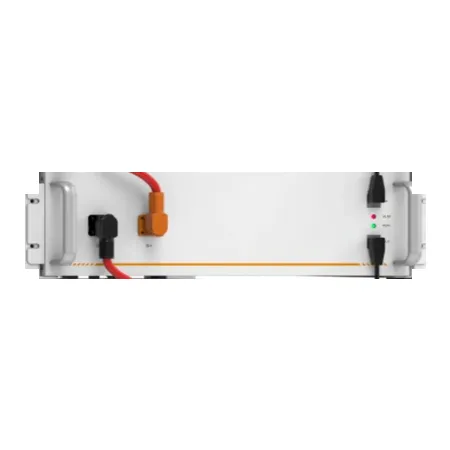

FLH48100UMG2
Moduł 5,12 kWh systemu FLH48100UG2. Od 5 do 12 modułów w jednej szafie, a z odpowiednim falownikiem do 16 w klastrze.
Moduł baterii LiFePO4 51,2 V do wysokonapięciowego magazynu w szafie rack. Od 5 do 16 modułów z kontrolerem FLH48100UCG2 tworzy klaster od 25,6 do 81,92 kWh; szafa FLH48100R13G2 mieści kontroler i 12 modułów. Ile modułów przyjmie falownik, zależy od jego zakresu napięcia baterii.
- 5,12 kWh
- 51,2 V
- LiFePO4
- Gaszenie aerozolowe
- Montaż w szafie rack
- 5,12kWhEnergia jednego modułu
- Moc do zgłoszenia12,8–40,96kWZalecana moc rozładowania systemu (5–16 modułów)
- 81,92kWhMaks. energia klastra (16 modułów, np. z IVGM125KHP3G1)
- ≥ 6000Cykli przy 0,5C, 25 °C i EOL 70%
Dobór
Dla kogo jest FLH48100UMG2
Wskazówki według danych z karty katalogowej producenta.
Dla kogo
- FirmaDom z dużym zużyciem, firma lub gospodarstwo z falownikiem HVklaster 5–16 modułów: 25,6–81,92 kWh
- SzafaModuły w szafie rack z kontrolerem FLH48100UCG2szafa FLH48100R13G2: kontroler i do 12 modułów
- HVLiczba modułów zależy od falownika12 dla IVGM 8–25 kW, 13 dla IVGM 30–50 kW i T-REX 50 kW, 16 dla IVGM 125 kW
Kiedy wybrać inny model
- MniejWieża FLH96050SG1 do domu lub małej firmy10,24–30,72 kWh, IP65
- WięcejSystem FLH48314UG1 dla firm80,38–257,22 kWh w klastrze, do 16 klastrów
- ZestawFLH-E60, gdy wolisz gotowy zestaw z falownikiem61,44 kWh i 50 kW w szafie IP55
Cechy z karty katalogowej
Co wyróżnia system FLH48100UG2
Od 5 do 16 modułów
Klaster od 25,6 do 81,92 kWh, a górną granicę wyznacza napięcie baterii falownika. Pełna szafa FLH48100R13G2 (12 modułów, 61,44 kWh) pasuje do każdego falownika HV z naszej oferty.
Gaszenie aerozolowe
Aerozolowy system gaśniczy zwiększa bezpieczeństwo modułów.
Wielokrotna ochrona
Wbudowany inteligentny BMS, wyłącznik i bezpiecznik.
Ekran LCD
Stan systemu na kontrolerze; ekran szybko wskazuje uszkodzony moduł.
Monitoring Wi-Fi
Podgląd pracy w aplikacji i chmurze FSolar.
Montaż w szafie rack
Wielopoziomowa szafa z wbudowanym uziemieniem. Adresy modułów ustawiają się same, bez przełączników DIP.
Budowa systemu
Jak składa się magazyn HV
Moduły łączone szeregowo podnoszą napięcie, a kontroler zarządza całym zestawem.
Moduły baterii
Każdy moduł LiFePO4 51,2 V dokłada energię; liczba modułów ustala napięcie systemu.
Kontroler (BMS)
Nadzoruje moduły, odłącza obwód w razie potrzeby i komunikuje się z falownikiem.
Falownik HV
Falownik hybrydowy wysokiego napięcia ładuje i rozładowuje magazyn według ustawień.
Model 3D
Zobacz z bliska
Model według wymiarów z karty katalogowej. Obracaj myszą lub palcem, przybliżaj kółkiem albo dwoma palcami.
Dane techniczne
Parametry FLH48100UMG2
Informacja do zgłoszenia ZE
Zalecana moc: zalecany prąd 50 A × napięcie systemu. Maksymalna moc: maks. ciągły prąd 100 A × napięcie systemu. Wartości z karty katalogowej.
Liczba modułów zależy od zakresu napięcia baterii falownika: IVGM 8–25 kW do 12 modułów, IVGM 30–50 kW i T-REX 50 kW do 13, IVGM 125 kW do 16.
System
- Liczba modułów w klastrze
- 5–16zależnie od falownika; szafa mieści 12
- Napięcie nominalne systemu
- 256–819,2 V
- Energia systemu
- 25,6–81,92 kWh
- Napięcie robocze systemu
- 232–921,6 V
- Zalecany prąd ładowania/rozładowania
- 50 A
- Moc do zgłoszenia (50 A × napięcie)
- 12,8–40,96 kWzależy od liczby modułów
- Maks. ciągły prąd
- 100 A
- Głębokość rozładowania
- 90%
- Praca równoległa
- do 16 klastrówok. 1,3 MWh
Moduł i praca
- Typ ogniw
- LiFePO4
- Energia modułu
- 5,12 kWh
- Napięcie modułu
- 51,2 V
- Pojemność
- 100 Ah
- Żywotność
- ≥ 6000 cykli0,5C, 25 °C, EOL 70%
- Temperatura ładowania
- 0…+55 °C
- Temperatura rozładowania
- −20…+55 °C
- Komunikacja
- RS485 / CAN
- Wyświetlacz
- LED + LCD
- Ochrona
- BMS, wyłącznik, bezpiecznik
- Stopień ochrony
- IP21
- Certyfikaty
- CE, IEC 62619, UN38.3
Wymiary, montaż i falownik
- Montaż
- w szafie rack
- Wymiary modułu
- 482,6 × 565 × 133 mm
- Waga modułu
- ok. 41,3 kg
- Gwarancja
- 10 latwedług polityki gwarancyjnej producenta
- IVGM 8–25 kW (G3) · 160–700 V
- do 12 modułów61,44 kWh
- IVGM 30–50 kW (G2) · 160–800 V
- do 13 modułów66,56 kWh
- T-REX 50 kW · 160–800 V
- do 13 modułów66,56 kWh
- IVGM 125 kW · 160–1000 V
- do 16 modułów81,92 kWh
Dane z karty katalogowej FLH48100UG2 (Felicity Solar, EN). Plik w zakładce „Do pobrania”.
Pytania
Zanim kupisz
Jaką moc podać w zgłoszeniu magazynu?
Zależy od liczby modułów. Karta podaje zalecany prąd 50 A, więc moc to 50 A × napięcie systemu: od 12,8 kW (5 modułów, 256 V) do 30,72 kW (12 modułów w jednej szafie, 614,4 V), a przy 16 modułach (819,2 V) 40,96 kW. 16 modułów przyjmie tylko falownik z napięciem baterii do co najmniej 921,6 V, np. IVGM125KHP3G1. Wartość dla instalacji potwierdza instalator.
Co jeszcze jest potrzebne?
Kontroler FLH48100UCG2, szafa FLH48100R13G2 i falownik hybrydowy wysokiego napięcia zgodny z zakresem napięcia systemu.
Czy to ten sam system co FLH48100UG1?
Nie. Karta katalogowa opisuje FLH48100UG2 jako osobny system: kontroler FLH48100UCG2, moduły FLH48100UMG2 i szafa FLH48100R13G2. Jeśli rozbudowujesz magazyn pierwszej generacji, zapytaj nas o zgodność przed zamówieniem.
