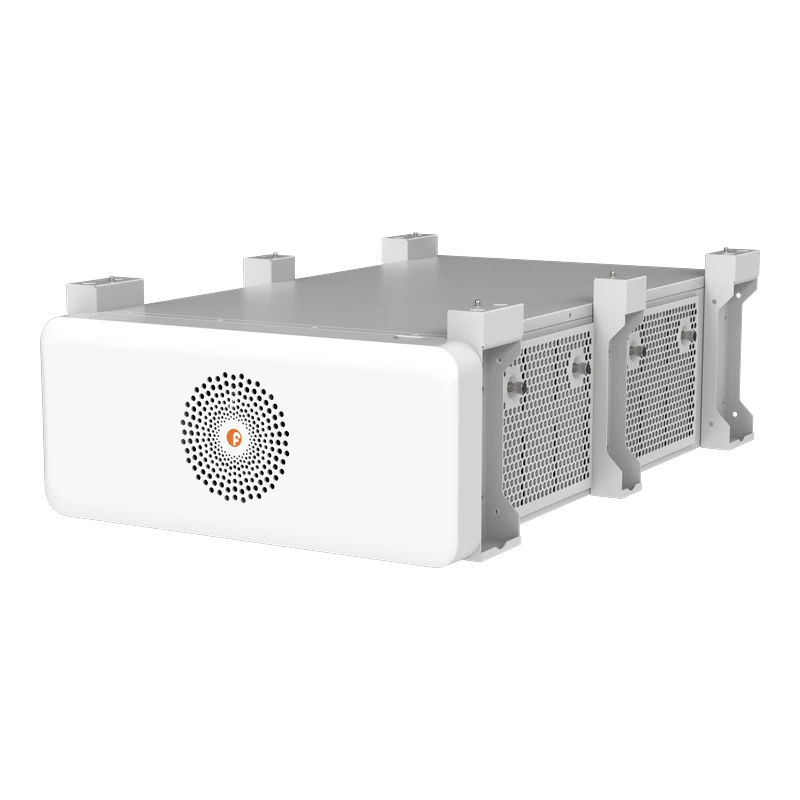

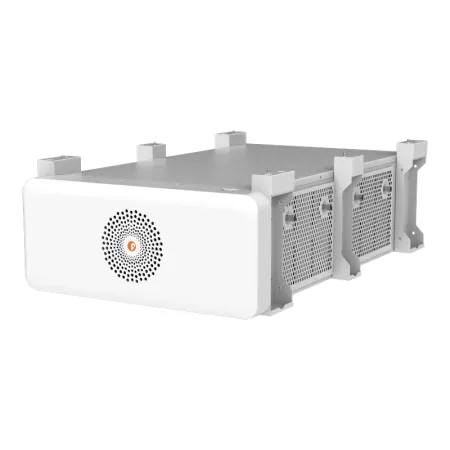

Moduł baterii HV · Felicity Solar
FLH48314UMG1
Moduł 16,07 kWh do systemu FLH48314UG1. Od 5 do 16 modułów w klastrze.
Moduł LiFePO4 51,2 V / 314 Ah do komercyjnego magazynu wysokonapięciowego. Moduły stackowane z kontrolerem FLH48314UCG1 tworzą klaster od 80,38 do 257,22 kWh; do 16 klastrów można połączyć równolegle.
- 16,07 kWh
- 314 Ah
- LiFePO4
- IP20
- Chłodzenie powietrzem
- 16,07kWhEnergia jednego modułu
- Moc do zgłoszenia40,19–128,61kWZalecana moc rozładowania klastra (5–16 modułów)
- 257,22kWhMaks. energia klastra (16 modułów)
- ≥ 8000Cykli przy 0,5C i 25 °C
Dobór
Dla kogo jest FLH48314UMG1
Wskazówki według danych z karty katalogowej producenta.
Dla kogo
- FirmaFirma, zakład lub farma PV z dużym magazynemklaster 5–16 modułów: 80,38–257,22 kWh; IP20
- SkalaRozbudowa o kolejne klastrydo 16 klastrów równolegle, łącznie do 4,1 MWh
- HVFalownik HV dopasowany do napięcia klastranp. IVGM125KHP3G1 (160–1000 V)
Kiedy wybrać inny model
- MniejSystem FLH48100UG2 w szafie rack25,6–81,92 kWh w klastrze
- ZestawFLH-E60, gdy wolisz gotowy zestaw z falownikiem61,44 kWh i 50 kW w szafie IP55
Cechy z karty katalogowej
Co wyróżnia system FLH48314UG1
Sześć cech, które producent podaje dla serii FLH48314.
Monitoring w FSolar
Zdalny podgląd przez aplikację FSolar.
Moduł ochrony przeciwpożarowej
Zabezpieczenie przeciwpożarowe w każdym systemie.
Chłodzenie powietrzem
Chłodzenie na poziomie modułu i sprawne zarządzanie temperaturą.
Do 16 klastrów równolegle
Łącznie do 4,1 MWh w jednej instalacji.
≥ 8000 cykli
Długa żywotność ogniw LiFePO4.
Ekran dotykowy
Prosta obsługa i podgląd na kontrolerze.
Budowa systemu
Jak składa się magazyn HV
Moduły łączone szeregowo podnoszą napięcie, a kontroler zarządza całym zestawem.
Moduły baterii
Każdy moduł LiFePO4 51,2 V dokłada energię; liczba modułów ustala napięcie systemu.
Kontroler (BMS)
Nadzoruje moduły, odłącza obwód w razie potrzeby i komunikuje się z falownikiem.
Falownik HV
Falownik hybrydowy wysokiego napięcia ładuje i rozładowuje magazyn według ustawień.

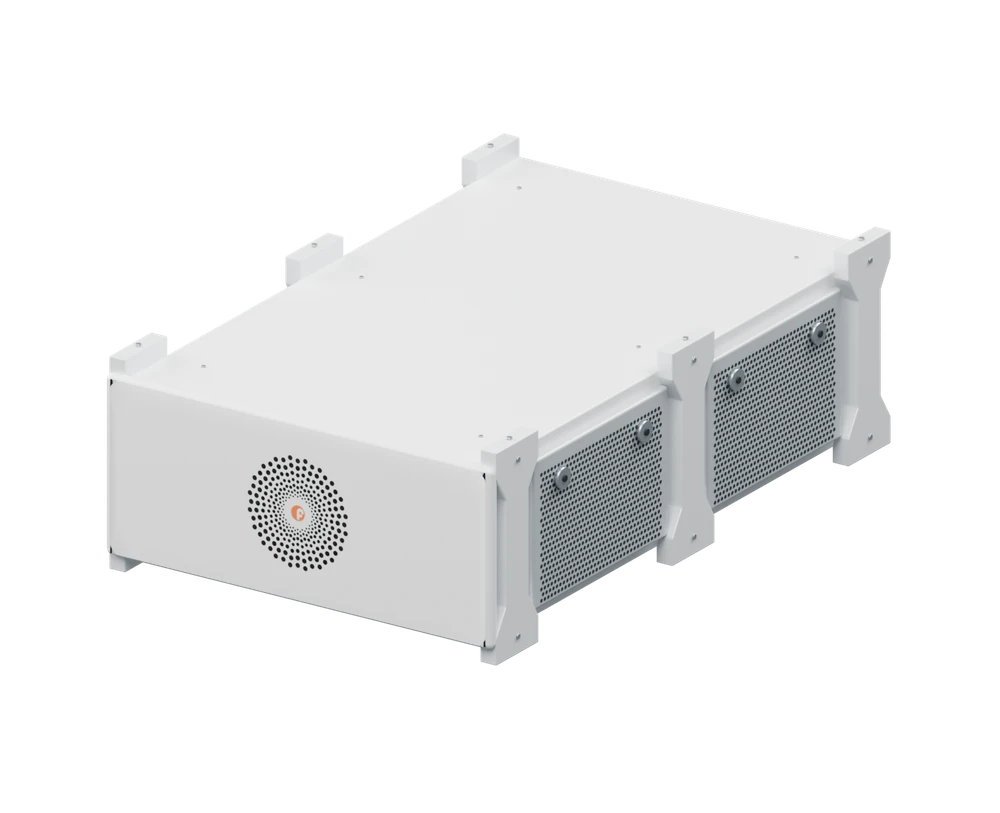

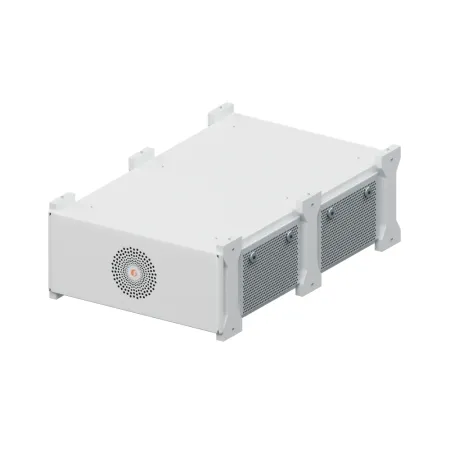

Model 3D
Zobacz z bliska
Model poglądowy na podstawie zdjęć i wymiarów producenta. Drobne detale konstrukcji są uproszczone.
Dane techniczne
Parametry FLH48314UMG1
Informacja do zgłoszenia ZE
Zalecana moc: zalecany prąd 157 A × napięcie klastra. Maksymalna moc: maks. ciągły prąd 240 A × napięcie klastra. Wartości z karty katalogowej.
System
- Liczba modułów
- 5–16
- Napięcie nominalne systemu
- 256–819,2 V
- Energia systemu
- 80,38–257,22 kWh
- Energia użyteczna
- 72,34–231,49 kWh
- Zalecany prąd ładowania/rozładowania
- 157 A
- Moc do zgłoszenia (157 A × napięcie)
- 40,19–128,61 kWzależy od liczby modułów
- Maks. ciągły prąd
- 240 A
- Głębokość rozładowania
- 90%
Moduł i praca
- Typ ogniw
- LiFePO4
- Energia modułu
- 16,07 kWh
- Napięcie modułu
- 51,2 V
- Pojemność
- 314 Ah
- Żywotność
- ≥ 8000 cykli0,5C, 25 °C, 70% EOL
- Temperatura ładowania
- 0…+55 °C
- Temperatura rozładowania
- −20…+55 °C
- Komunikacja
- RS485 / CAN / Ethernet / Wi-Fi
- Wyświetlacz
- LED + LCD (dotykowy)
Wymiary i montaż
- Montaż
- moduły stackowane
- Stopień ochrony
- IP20
- Wymiary modułu
- 819,5 × 525,4 × 260 mm
- Waga modułu
- ok. 123 kg
- Certyfikaty
- CE, IEC 62619, IEC 62040, UN38.3
- Gwarancja
- 10 latwedług polityki gwarancyjnej producenta
Dane z karty katalogowej FLH48314UG1 (Felicity Solar, EN). Plik w zakładce „Do pobrania”.
W zestawie
Co jest w pudełku
Połączenia
- 1 szt.Szyna szeregowa280 mm, do sąsiedniego modułu
- 1 szt.Przewód komunikacyjny między modułami280 mm
Montaż
- 1 szt.Pokrywa przednia modułu
- 6 szt.Śruby M6
Dokumenty: karta gwarancyjna
Według listy elementów w opakowaniu z instrukcji FLH48314UG1.
Pytania
Zanim kupisz
Jaką moc podać w zgłoszeniu magazynu?
Zależy od liczby modułów. Karta podaje zalecany prąd 157 A, więc moc to 157 A × napięcie systemu: od 40,19 kW (5 modułów, 256 V) do 128,61 kW (16 modułów, 819,2 V). Wartość dla instalacji potwierdza instalator.
Co jeszcze jest potrzebne?
Kontroler FLH48314UCG1, zestaw akcesoriów lub szafa montażowa FLH48314 oraz falownik hybrydowy wysokiego napięcia zgodny z zakresem napięcia klastra, np. IVGM125KHP3G1.
