FLH-E60
Magazyn energii 61,44 kWh w szafie zewnętrznej IP55
Dwanaście modułów LiFePO4 z kontrolerem BCU, klimatyzacją i gaszeniem aerozolowym w jednej szafie stawianej na fundamencie. Do firm, gospodarstw i hal z falownikiem wysokiego napięcia. Falownik kupujesz osobno.

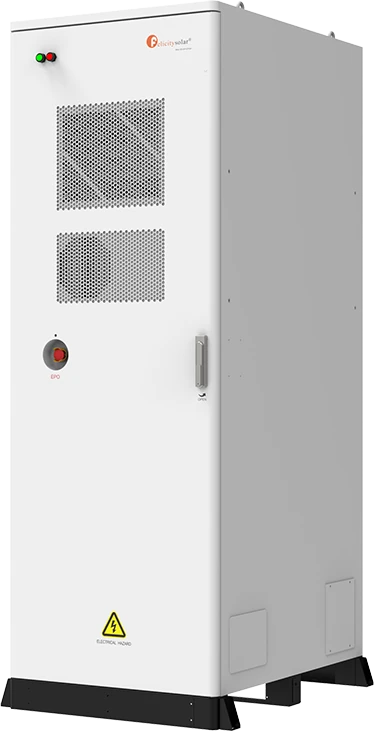

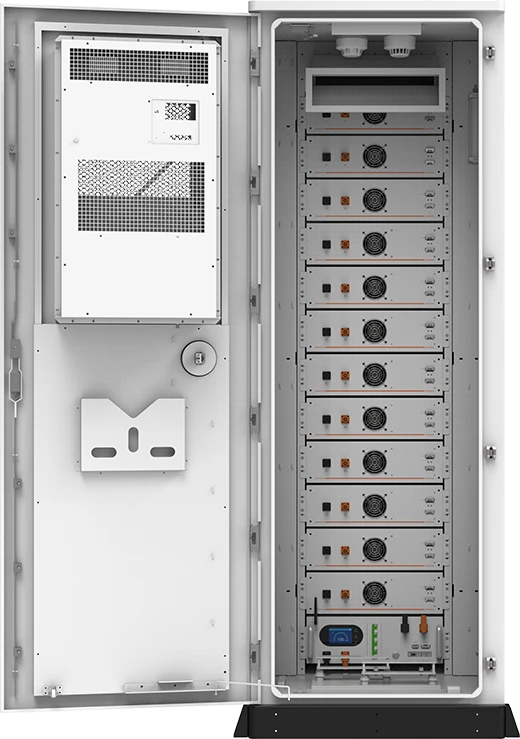

Szafa zamknięta i otwarta. Zdjęcia producenta.
- Energia
- 61,44 kWh
- Do wykorzystania
- 55,3 kWh
- Napięcie pracy
- 576–691,2 V
- Moc do zgłoszenia
- 30,72 kW
Co jest w szafie
Szafa przychodzi z zamontowanym wyposażeniem. Moduły baterii wkłada się na miejscu, a falownik montuje obok.
- Moduły baterii
- 12 modułów FLH48100UMG3 połączonych szeregowo, każdy 5,12 kWh, 51,2 V i 100 Ah.Razem 61,44 kWh przy napięciu nominalnym 614,4 V.

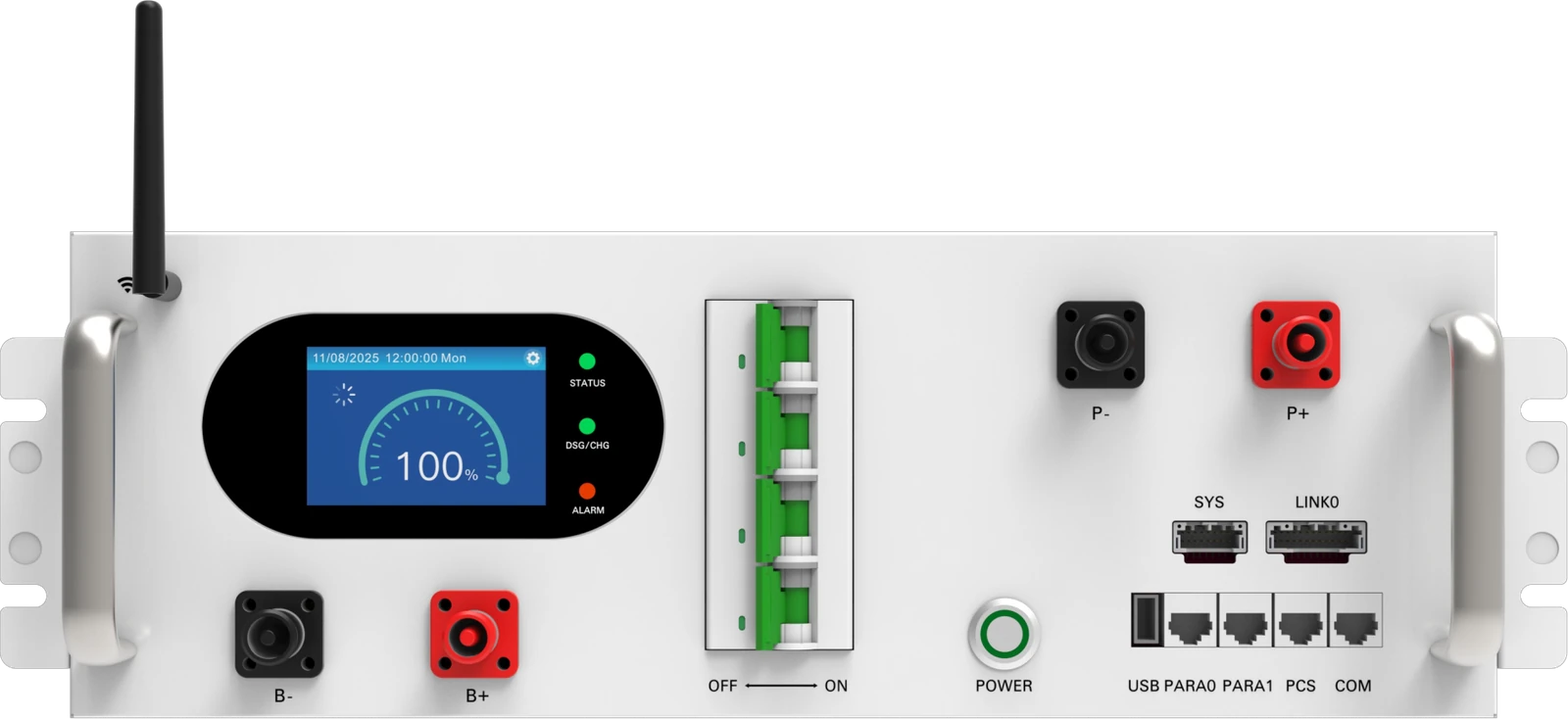

- Kontroler BCU
- FLH48100UCG3 nadzoruje moduły, odłącza obwód w razie potrzeby i komunikuje się z falownikiem przez RS485 lub CAN.
- Klimatyzacja
- Klimatyzator 230 V na drzwiach chłodzi szafę mocą 2000 W i ogrzewa mocą 1000 W.Zasilanie z wyjścia LOAD falownika, przewód jest w zestawie.
- Ochrona przeciwpożarowa
- Czujniki dymu i temperatury, gaszenie aerozolowe i odpowietrznik nadciśnienia. Przyłącze do zewnętrznej instalacji wodnej dla straży pożarnej.
- Bezpieczeństwo pracy
- Przycisk awaryjnego wyłączenia na drzwiach, lampki stanu, czujnik zalania w szafie i drzwi zamykane na klucz.
- Obudowa
- IP55, 780 × 1056 × 2235 mm, ok. 1100 kg, montaż na podłodze.Instrukcja zaleca fundament o wysokości co najmniej 300 mm i odprowadzenie wody.
Falownik do szafy
FLH-E60 to sam magazyn. Szafę łączy się szynami z wejściami baterii BAT1 i BAT2 falownika oraz przewodem do portu BMS, dlatego pasują falowniki HV Felicity z dwoma wejściami baterii 160–800 V.
- T-REX-50KHP3G01
- 50 kW, trójfazowy.Dwa wejścia baterii 2 × 50 A, 160–800 V.
- IVGM50KHP3G2
- 50 kW, trójfazowy.Platforma producenta 50 kW dla firm z FLH-E60 albo z magazynem FLH48100UG2.
- IVGM40KHP3G2
- 40 kW, trójfazowy.Ta sama seria G2, dwa wejścia baterii 2 × 50 A, 160–800 V.
- IVGM30KHP3G2
- 30 kW, trójfazowy.Ta sama seria G2, dwa wejścia baterii 2 × 50 A, 160–800 V.
W falowniku zaznacza się opcję „Bat All in One”. Zgodność i ustawienia potwierdzimy przed zamówieniem.
Dla kogo
- Firma i gospodarstwo
- Gdy potrzebny jest magazyn kilkudziesięciu kWh w jednej szafie, z falownikiem 30–50 kW.
- Miejsce na zewnątrz
- Szafa IP55 z klimatyzacją może stać przy budynku, na przygotowanym fundamencie.
- Większa pojemność
- Kolejne szafy łączy się równolegle. Możliwości zależą od miejsca i przepisów, ustalimy je przy doborze.
- Inny magazyn HV
- System FLH48100UG2 w szafie rack do pomieszczenia, 25,6–81,92 kWh, od 5 modułów. Przy większych potrzebach system FLH48314UG1, 80,38–257,22 kWh w klastrze.
Zgłoszenie do operatora sieci
- Moc zalecana
- 30,72 kW ładowania i rozładowaniaZalecany prąd 50 A × 614,4 V (12 modułów).
- Moc maksymalna
- 61,44 kW ładowania i rozładowaniaMaksymalny prąd ciągły 100 A × 614,4 V.
Moc AC zależy od wybranego falownika. Którą wartość wpisać we wniosku, ustala instalator z operatorem sieci.
Dane techniczne
System
- Energia
- 61,44 kWh
- Do wykorzystania
- 55,3 kWhDoD 90%
- Napięcie nominalne
- 614,4 V
- Napięcie pracy
- 576–691,2 V
- Liczba modułów
- 12
- Komunikacja
- RS485, CAN
- Falownik
- osobno
Moduł baterii
- Ogniwa
- LiFePO4
- Energia
- 5,12 kWh
- Napięcie
- 51,2 V
- Pojemność
- 100 Ah
- Prąd zalecany
- 50 A
- Prąd maks. ciągły
- 100 A
- Prąd szczytowy
- 125 A5 s, 25 °C
- Żywotność
- ≥ 6000 cykli25 °C, DoD 80%
Montaż i warunki
- Stopień ochrony
- IP55
- Wymiary
- 780 × 1056 × 2235 mm
- Waga
- ok. 1100 kg
- Montaż
- na podłodze
- Ładowanie
- 0…+55 °C
- Rozładowanie
- −20…+55 °C
- Przechowywanie
- 0…+35 °C
- Wilgotność
- 5–95%
- Wysokość
- do 2000 m
- Gwarancja
- 10 lat
Certyfikaty modułów: CE, IEC 62619 i UN38.3. Szafa: certyfikat CB według IEC 62619, zgodność EMC i badanie IP55.
W zestawie
Według listy akcesoriów z instrukcji FLH-E60. Przewody i śruby do falownika są w zestawie szafy.
- 12 szt.
- Moduły baterii 5,12 kWhz przewodami między modułami i 48 śrubami M5×12
- 2 + 2 szt.
- Przewody plus i minus do falownika1950 mm, AWG4
- 1 szt.
- Przewód zasilania pomocniczego szafy z wyjścia LOAD falownika3350 mm, AWG10, zasila m.in. klimatyzację
- 1 szt.
- Przewód kat. 6A do portu BMS falownika2100 mm, RJ45
- 1 szt.
- Przewód kontroler – pierwszy moduł220 mm
- 2 szt.
- Terminatory 120 Ω
- 4 + 4 szt.
- Śruby M12×25 do falownika i M12×80 do szafy
- 1 szt.
- Rura osłonowa na przewody zewnętrzne
Pytania przed zakupem
Czy falownik jest w zestawie?
Nie. Oferta obejmuje szafę z kontrolerem, klimatyzacją, gaszeniem i 12 modułami oraz przewody do podłączenia falownika. Zgodne falowniki są wymienione wyżej.
Jaką moc podać w zgłoszeniu magazynu?
Karta podaje dla modułów zalecany prąd 50 A, a szafa ma 12 modułów (614,4 V nominalnie), więc zalecana moc rozładowania baterii to 30,72 kW. Moc AC zależy od falownika, na przykład T-REX-50KHP3G01 ma 50 kW. Którą wartość podać, ustala instalator z operatorem sieci.
Skąd zasilana jest klimatyzacja szafy?
Z wyjścia LOAD falownika (230 V), przewodem dołączonym do szafy. Klimatyzator chłodzi i ogrzewa wnętrze, dlatego wloty i wyloty powietrza muszą zostać odsłonięte.
Ile trwa dostawa?
Szafa jest na zamówienie z magazynu Felicity, realizacja trwa około 10 dni roboczych. Termin potwierdzimy przy zamówieniu.
Dane z karty katalogowej FLH-E60, karty platformy IVGM50KHP3G2 z FLH-E60 i instrukcji producenta. Dokumenty i certyfikaty są w zakładce Do pobrania.
