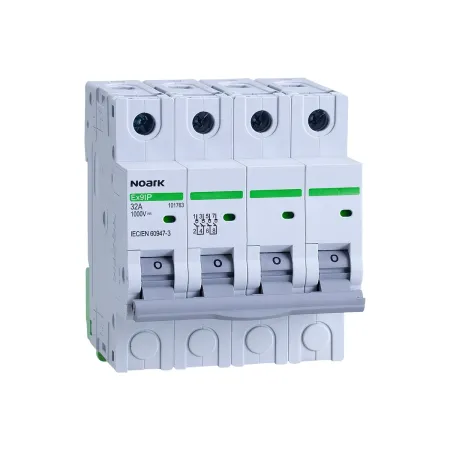

Ex9IP 4P 63A
Rozłącznik DC · 1000 V · 63 A · 4 bieguny
Rozłącznik izolacyjny NOARK Ex9IP do obwodów prądu stałego instalacji PV. Cztery bieguny pozwalają odłączyć dwa stringi albo jeden string z łączeniem szeregowym biegunów, zgodnie ze schematem producenta.
- Strona DC do 1000 V
- Szyna DIN 35 mm
- 4 bieguny, 63 A
- napięcie DC
- 1000 V
- prąd znamionowy
- 63 A
- bieguny
- 4
- szerokość
- 4 moduły
Do czego służy
Zastosowanie i najważniejsze cechy Ex9IP 4P 63A.
Odłączenie strony DC
Bezpiecznie rozłącza obwody paneli przed falownikiem.
Wymuszone rozłączenie
Konstrukcja z wymuszonym rozdzieleniem styków (DIN VDE 0113).
Montaż modułowy
Mocowanie na szynie DIN 35 mm w skrzynce DC.
Miejsce w instalacji
Rozłącznik izolacyjny DC montuje się w skrzynce DC przed falownikiem. Odłącza obwody paneli, na przykład na czas serwisu falownika lub prac przy instalacji.
Jak dobrać
Trzy rzeczy do sprawdzenia przed zakupem. Ostateczny dobór potwierdza instalator.
- 1Napięcie i prąd
Voc stringów i prąd roboczy muszą mieścić się w parametrach rozłącznika: 1000 V DC i 63 A.
- 2Połączenie biegunów
Bieguny łączy się według schematu producenta: dwa stringi albo jeden string z biegunami połączonymi szeregowo.
- 3Polaryzacja
Zachowaj polaryzację i kierunek zasilania wskazane w instrukcji montażu.
Często łączone z
Produkty z tej samej części instalacji, dostępne w sklepie.
Dane techniczne
Parametry produktu Ex9IP 4P 63A.
| Model | Ex9IP 4P 63A |
|---|---|
| Napięcie znamionowe | 1000 V DC |
| Prąd znamionowy | 63 A |
| Liczba biegunów | 4 |
| Znamionowa zdolność łączeniowa | 1,26 kA |
| Prąd zwarciowy wytrzymywany Icw | 0,76 kA |
| Straty mocy | 24 W |
| Producent | NOARK |
|---|---|
| Kod producenta | 101765 |
| EAN | 8592765017666 |
| Szerokość | 4 moduły |
| Głębokość zabudowy | 79,5 mm |
| Stopień ochrony | IP20 |
| Montaż | szyna DIN 35 mm |
Dokumenty i certyfikaty
Pliki od producenta. Kliknij, aby przejść do zakładki „Do pobrania”.
Strona produktu NOARK ↗Katalog NOARK Fotowoltaika 2025 (PDF, 75 MB) ↗
