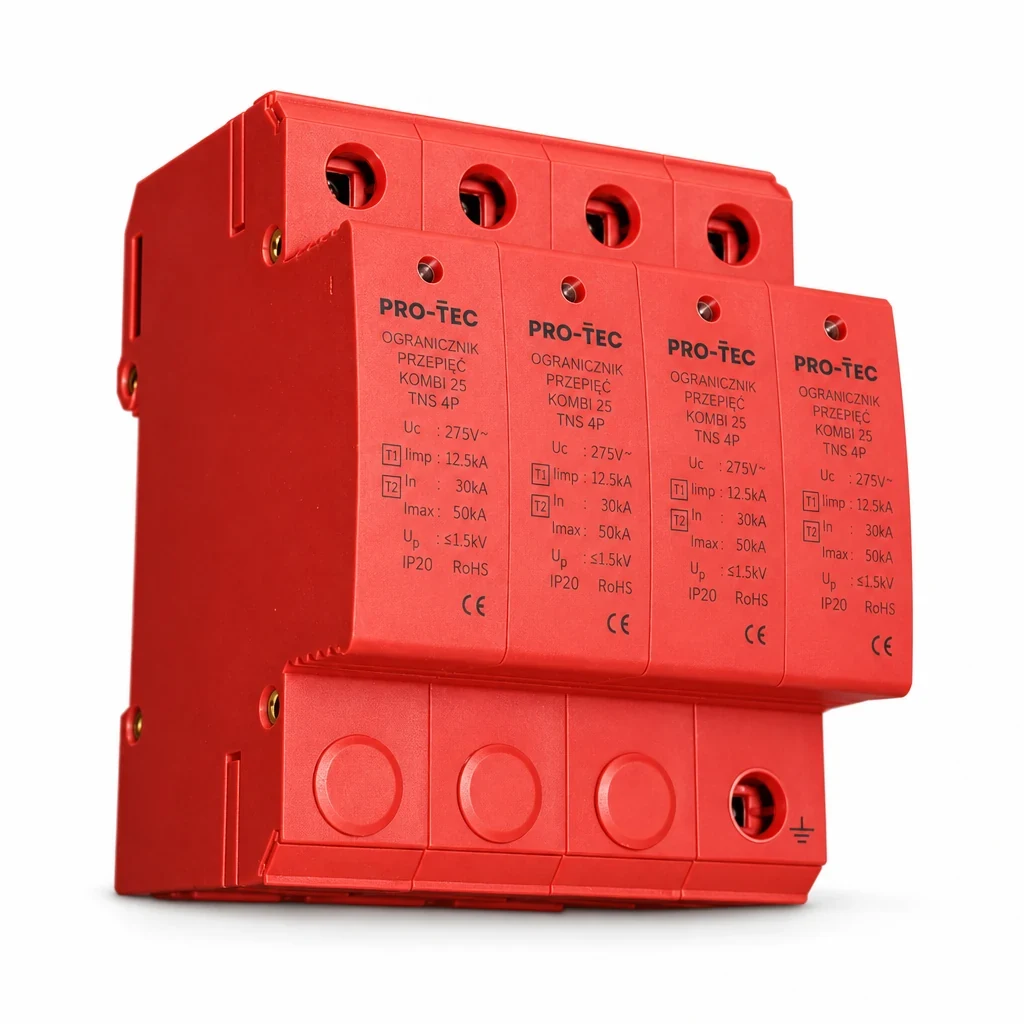

TNS 4P 12,5 kA
Ogranicznik przepięć Typ 1+2 · AC · TN-S · 4P
Kombinowany ogranicznik przepięć PRO-TEC typu 1+2 do sieci TN-S (L1, L2, L3, N). Prąd udarowy 12,5 kA na biegun i 50 kA łącznie; nadaje się do rozdzielnic głównych budynków z instalacją PV.
- Strona AC
- Typ 1+2
- Szyna DIN 35 mm
- typ
- Typ 1+2
- układ sieci
- TN-S, 4P
- Iimp
- 12,5 kA / biegun
- Itotal
- 50 kA
Do czego służy
Zastosowanie i najważniejsze cechy TNS 4P 12,5 kA.
Ochrona odgromowa i przepięciowa
Łączy funkcje typu 1 i 2 w jednym aparacie.
Zdalna sygnalizacja
Zestyk bezpotencjałowy na każdym module.
Polski producent
PRO-TEC z Zabrza; dokumentacja i wsparcie po polsku.
Miejsce w instalacji
Ogranicznik AC pracuje w skrzynce AC lub w rozdzielnicy głównej. Chroni falownik i instalację budynku przed przepięciami od strony sieci.
Jak dobrać
Trzy rzeczy do sprawdzenia przed zakupem. Ostateczny dobór potwierdza instalator.
- 1Układ sieci
W sieci TN-S stosuje się wersję 4-biegunową (L1, L2, L3, N); moduły jednobiegunowe zestawia się według układu sieci.
- 2Typ ochrony
Typ 1+2 przy instalacji odgromowej lub zasilaniu z linii napowietrznej; typ 2 jako ochrona w skrzynce falownika.
- 3Zabezpieczenie wstępne
Ogranicznik wymaga zabezpieczenia o wartości podanej przez producenta – sprawdź je w karcie katalogowej.
Często łączone z
Produkty z tej samej części instalacji, dostępne w sklepie.
Dane techniczne
Parametry produktu TNS 4P 12,5 kA.
| Model | TNS 4P 12,5 kA |
|---|---|
| Typ (klasa) | Typ 1+2 (B+C) |
| Napięcie znamionowe | 230/400 V AC, 50/60 Hz |
| Max. napięcie pracy trwałej Uc | 255 V AC |
| Prąd udarowy Iimp (10/350 µs) | 12,5 kA na biegun |
| Łączny prąd udarowy Itotal | 50 kA |
| Producent | PRO-TEC |
|---|---|
| Kod producenta | 3214040 |
| Liczba biegunów | 4 |
| Sygnalizacja | zdalna (zestyk na każdym module) |
| Montaż | szyna DIN 35 mm |
