RJ45 8P8C kat. 6
Wtyk RJ45 · kat. 6 · przelotowy · na sztuki

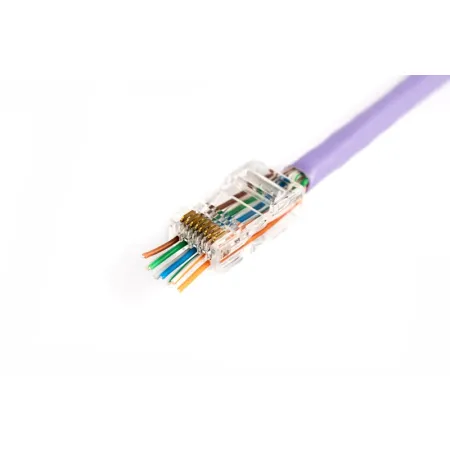

Przelotowy wtyk RJ45 (8P8C) kategorii 6 do zaciskania na skrętce. Żyły przechodzą przez wtyk na wylot, więc przed zaciśnięciem łatwo sprawdzić ich kolejność. Służy do wykonania przewodu komunikacyjnego między magazynem energii a falownikiem.
- BMS – falownik
- RJ45 8P8C
- Na sztuki
- złącze
- RJ45 8P8C
- kategoria
- 6
- typ
- przelotowy, UTP
- sprzedaż
- na sztuki
Do czego służy
Zastosowanie i najważniejsze cechy RJ45 8P8C kat. 6.
Kontrola kolejności żył
Żyły wychodzą na wylot – kolejność widać przed zaciśnięciem, a nadmiar odcina się po zaprasowaniu.
Komunikacja BMS
Zakańcza przewód CAN lub RS485 między BMS magazynu a falownikiem.
Z zapasem
Na jeden przewód potrzebne są dwa wtyki; warto mieć dwa zapasowe na wypadek błędnego zaciśnięcia.
Miejsce w instalacji
Przewód komunikacyjny łączy BMS magazynu energii z falownikiem (CAN lub RS485). Dzięki niemu falownik zna stan naładowania i limity prądu baterii. Zestaw magazynu ma krótki przewód; dłuższy wykonuje się ze skrętki i wtyków RJ45.
Jak dobrać
Trzy rzeczy do sprawdzenia przed zakupem. Ostateczny dobór potwierdza instalator.
- 1Długość
Odmierz trasę od portu BMS magazynu do portu falownika i dodaj ok. 1 m zapasu.
- 2Pinout
Kolejność żył (CAN albo RS485) podaje instrukcja magazynu i falownika – nie zawsze jest to standard T568B.
- 3Zaciśnięcie
Nałóż osłony na przewód, zaciśnij wtyki zaciskarką i sprawdź przewód testerem przed podłączeniem.
Często łączone z
Produkty z tej samej części instalacji, dostępne w sklepie.
Dane techniczne
Parametry produktu RJ45 8P8C kat. 6.
| Typ | wtyk modułowy RJ45 8P8C |
|---|---|
| Kategoria | 6 |
| Wykonanie | nieekranowany (UTP), przelotowy |
| Liczba styków | 8 |
| Montaż | zaciskarka do wtyków przelotowych |
|---|---|
| Osłona | pasuje osłona wtyku RJ45 |
| Sprzedaż | na sztuki |
Dokumenty i certyfikaty
Dokumentacja tego produktu.
Producent tego produktu nie publikuje dokumentów w sieci. Potrzebujesz deklaracji lub karty technicznej? Napisz do nas – sprawdzimy dokumentację u dostawcy.
