RV-K 5G16
HELUPOWER 1000 RV-K 5G16 · 5 żył z ochronną · na metry

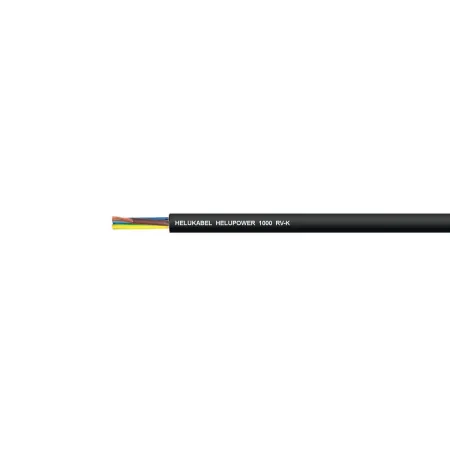

HELUKABEL HELUPOWER 1000 RV-K 5G16: kabel zasilający XLPE/PVC 0,6/1 kV. W instalacji PV łączy falownik trójfazowy ze skrzynką AC i rozdzielnicą budynku. Przekrój dobiera się do prądu falownika, długości trasy i sposobu ułożenia.
- Obwód AC
- RV-K 5G16
- Na metry
- żyły
- 5 (z żółto-zieloną)
- przekrój
- 16 mm²
- napięcie
- 0,6/1 kV AC
- sprzedaż
- na metry
Do czego służy
Zastosowanie i najważniejsze cechy RV-K 5G16.
Obwód AC falownika
Pięć żył: trzy fazy, N i żółto-zielona żyła ochronna PE.
Linka
Giętka żyła ułatwia prowadzenie kabla w skrzynkach i korytach.
Dobór przekroju
Przekrój potwierdza instalator, uwzględniając spadek napięcia i warunki ułożenia.
Miejsce w instalacji
Kabel AC łączy falownik ze skrzynką AC i dalej z rozdzielnicą budynku. Przekrój dobiera się do prądu falownika, długości trasy i sposobu ułożenia.
Jak dobrać
Trzy rzeczy do sprawdzenia przed zakupem. Ostateczny dobór potwierdza instalator.
- 1Prąd falownika
Przekrój dobiera się do prądu wyjściowego falownika i zabezpieczenia obwodu.
- 2Długość trasy
Przy dłuższej trasie zwiększ przekrój, aby ograniczyć spadek napięcia.
- 3Sposób ułożenia
W ziemi: kabel przeznaczony do ziemi (np. RV-K, YFR) w rurze osłonowej; w budynku: JB-750 lub YDY.
Często łączone z
Produkty z tej samej części instalacji, dostępne w sklepie.
Dane techniczne
Parametry produktu RV-K 5G16.
| Typ | HELUPOWER 1000 RV-K 5G16 |
|---|---|
| Napięcie pracy | 0,6/1 kV AC |
| Temperatura pracy | stacjonarnie –15 … +90 °C |
| Żyła | miedź, linka kl. 5 |
| Izolacja żył | XLPE |
| Powłoka | PVC |
| Norma | UNE 21123-2 |
| Producent | HELUKABEL |
|---|---|
| Nr katalogowy | 11003876 |
| Sprzedaż | na metry |
