JB-750 5G25
JB-750 5G25 · 5 żył z ochronną · na metry

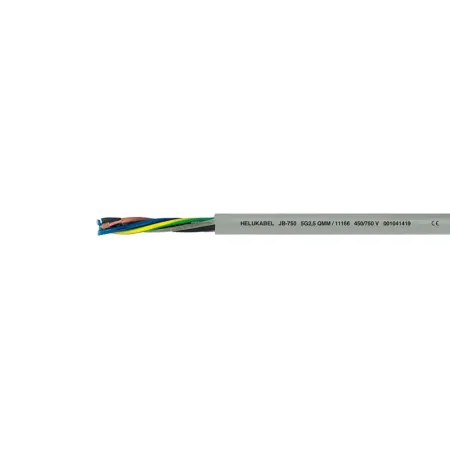

HELUKABEL JB-750 5G25: elastyczny kabel sterowniczo-zasilający PVC, 450/750 V. W instalacji PV łączy falownik trójfazowy ze skrzynką AC i rozdzielnicą budynku. Przekrój dobiera się do prądu falownika, długości trasy i sposobu ułożenia.
- Obwód AC
- JB-750 5G25
- Na metry
- żyły
- 5 (z żółto-zieloną)
- przekrój
- 25 mm²
- napięcie
- 450/750 V
- sprzedaż
- na metry
Do czego służy
Zastosowanie i najważniejsze cechy JB-750 5G25.
Obwód AC falownika
Pięć żył: trzy fazy, N i żółto-zielona żyła ochronna PE.
Linka
Giętka żyła ułatwia prowadzenie kabla w skrzynkach i korytach.
Dobór przekroju
Przekrój potwierdza instalator, uwzględniając spadek napięcia i warunki ułożenia.
Miejsce w instalacji
Kabel AC łączy falownik ze skrzynką AC i dalej z rozdzielnicą budynku. Przekrój dobiera się do prądu falownika, długości trasy i sposobu ułożenia.
Jak dobrać
Trzy rzeczy do sprawdzenia przed zakupem. Ostateczny dobór potwierdza instalator.
- 1Prąd falownika
Przekrój dobiera się do prądu wyjściowego falownika i zabezpieczenia obwodu.
- 2Długość trasy
Przy dłuższej trasie zwiększ przekrój, aby ograniczyć spadek napięcia.
- 3Sposób ułożenia
W ziemi: kabel przeznaczony do ziemi (np. RV-K, YFR) w rurze osłonowej; w budynku: JB-750 lub YDY.
Często łączone z
Produkty z tej samej części instalacji, dostępne w sklepie.
Dane techniczne
Parametry produktu JB-750 5G25.
| Typ | JB-750 5G25 |
|---|---|
| Napięcie pracy | 450/750 V (na stałe z ochroną izolacji 600/1000 V) |
| Temperatura pracy | elastycznie –15 … +80 °C, stacjonarnie –40 … +80 °C |
| Żyła | miedź, linka kl. 5 |
| Izolacja i powłoka | PVC |
| Norma | DIN EN 50525-2-11, IEC 60227-5 |
| Producent | HELUKABEL |
|---|---|
| Nr katalogowy | 11137 |
| Sprzedaż | na metry |
