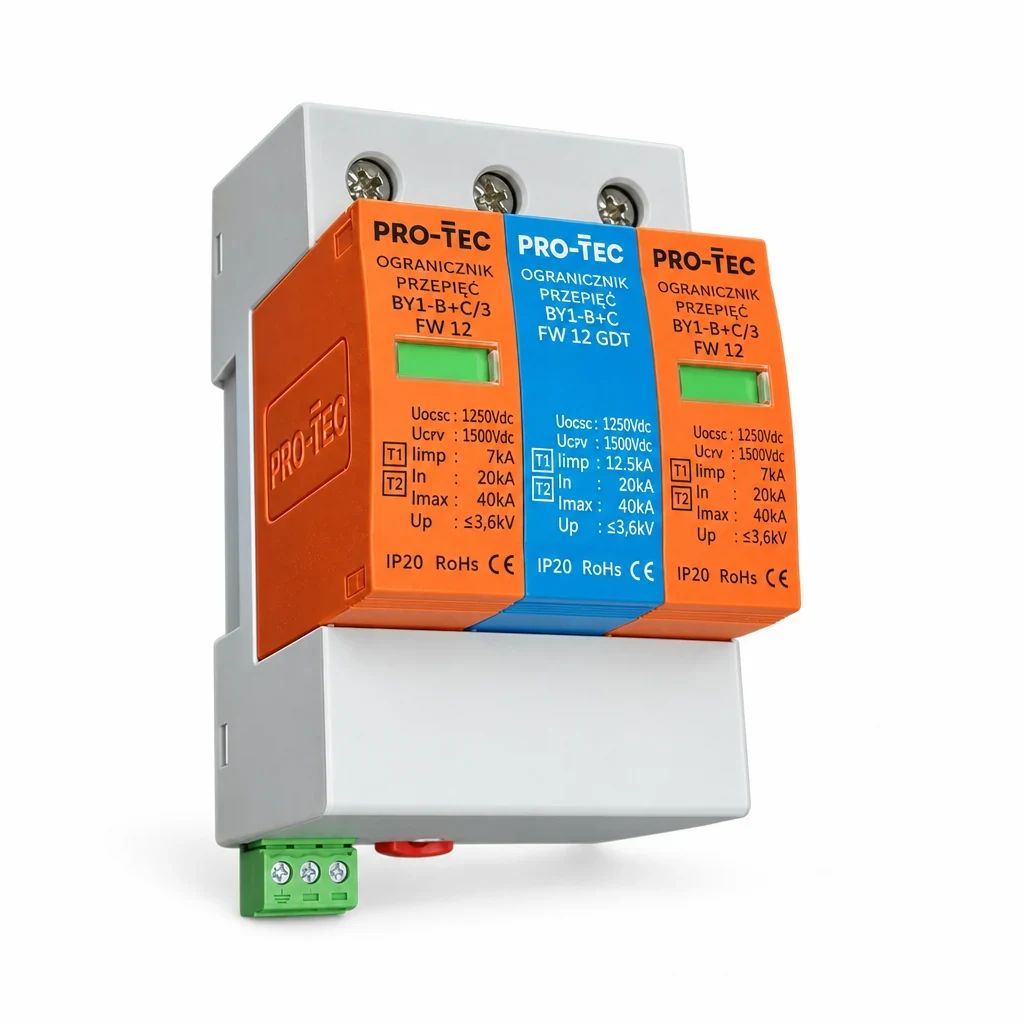

BY1-B+C/3 FW12 GDT
Ogranicznik przepięć Typ 1+2 · DC · warystorowo-iskiernikowy
Ogranicznik przepięć PRO-TEC do strony DC instalacji fotowoltaicznych, typu 1+2 z iskiernikiem gazowym (GDT). Przeznaczony także do budynków z zewnętrzną instalacją odgromową.
- Strona DC
- Typ 1+2
- Szyna DIN 35 mm
- typ
- Typ 1+2
- Iimp
- 7 kA
- Imax
- 40 kA
- moduły
- 3
Do czego służy
Zastosowanie i najważniejsze cechy BY1-B+C/3 FW12 GDT.
Ochrona strony DC
Odprowadza prądy piorunowe i przepięcia indukowane w przewodach stringów.
Sygnalizacja
Wskaźnik zużycia wkładki i styk do zdalnej sygnalizacji.
Polski producent
PRO-TEC z Zabrza; dokumentacja i wsparcie po polsku.
Miejsce w instalacji
Ogranicznik przepięć DC montuje się w skrzynce DC, blisko wejścia przewodów stringów. Odprowadza przepięcia do uziemienia, zanim dotrą do wejść MPPT falownika.
Jak dobrać
Trzy rzeczy do sprawdzenia przed zakupem. Ostateczny dobór potwierdza instalator.
- 1Typ ochrony
Typ 1+2, gdy budynek ma instalację odgromową lub moduły są poza strefą ochrony; typ 2 w pozostałych przypadkach.
- 2Napięcie stringu
Napięcie trwałej pracy ogranicznika musi być wyższe niż Voc stringu w najniższej temperaturze pracy.
- 3Uziemienie
Przewód PE ogranicznika prowadzi się możliwie krótko do szyny uziemiającej skrzynki DC.
Często łączone z
Produkty z tej samej części instalacji, dostępne w sklepie.
Dane techniczne
Parametry produktu BY1-B+C/3 FW12 GDT.
| Model | BY1-B+C/3 FW12 GDT |
|---|---|
| Typ (klasa) | Typ 1+2 (B+C) |
| Napięcie stringu Uoc stc | do 1250 V DC |
| Max. napięcie trwałej pracy Ucpv | 1500 V DC |
| Prąd udarowy Iimp (10/350 µs) | 7 kA |
| Znamionowy prąd wyładowczy In (8/20 µs) | 20 kA |
| Max. prąd wyładowczy Imax | 40 kA |
| Poziom ochrony Up | < 3,6 kV |
| Konstrukcja | 2 warystory + iskiernik gazowy (GDT) |
| Producent | PRO-TEC |
|---|---|
| Kod producenta | 3244031 |
| Szerokość | 54 mm (3 moduły) |
| Przyłącza | do 35 mm² |
| Stopień ochrony | IP20 |
| Temperatura pracy | –40 … +80 °C |
| Sygnalizacja | optyczna i stykowa |
| Montaż | szyna DIN 35 mm |
