FLH96050SCG1
Kontroler wieży FLH96050SG1: BMS, wyłącznik i komunikacja z falownikiem.

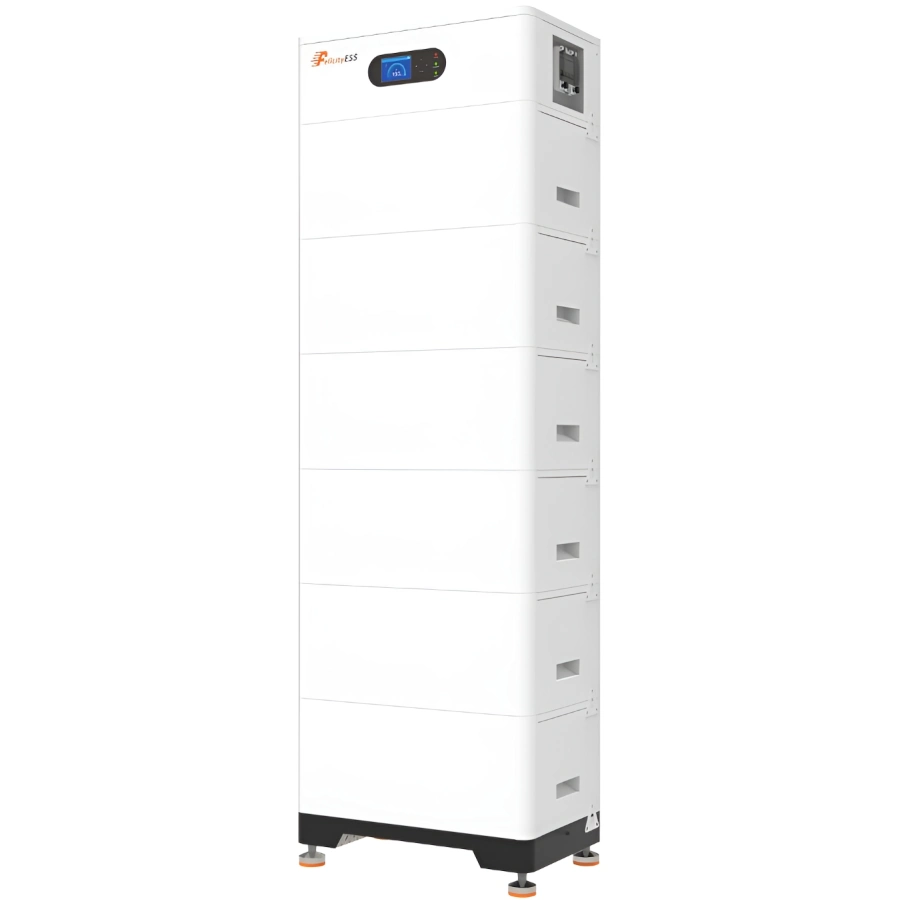

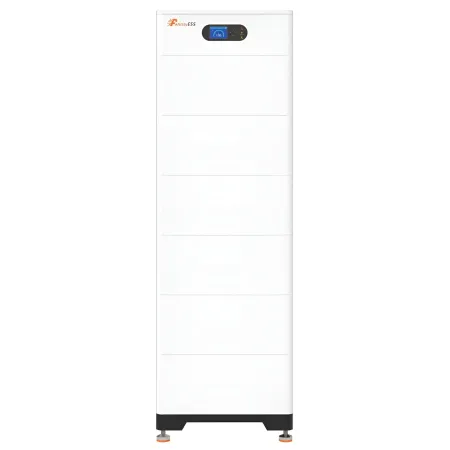

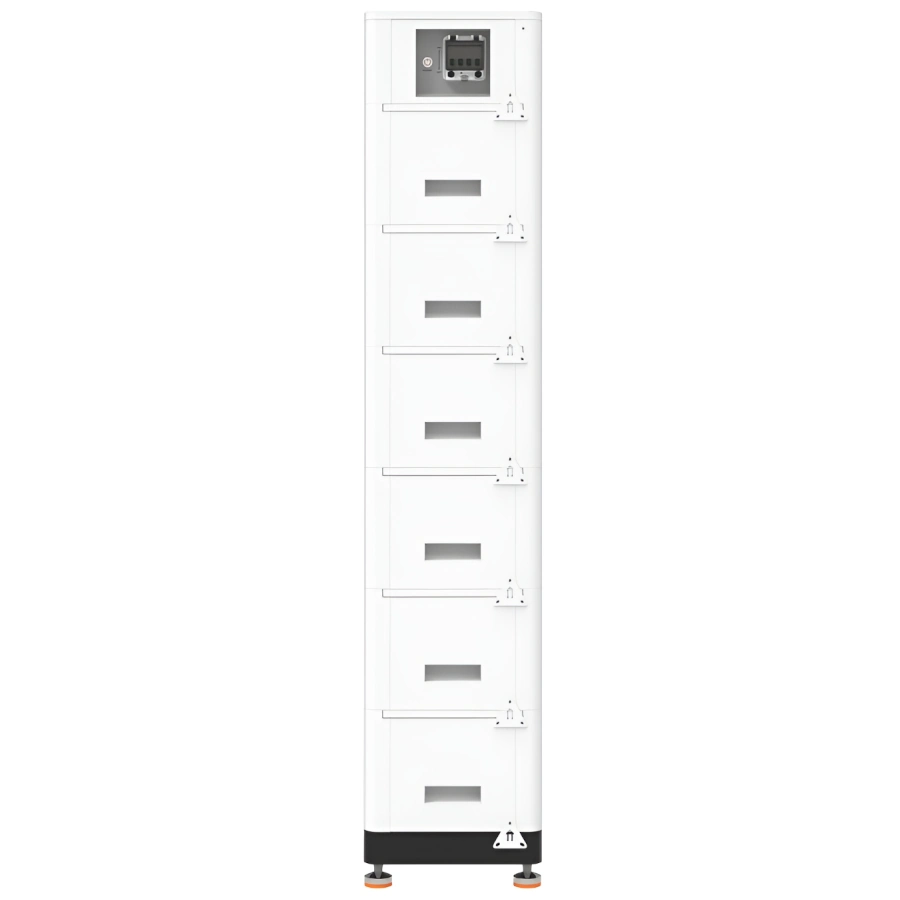

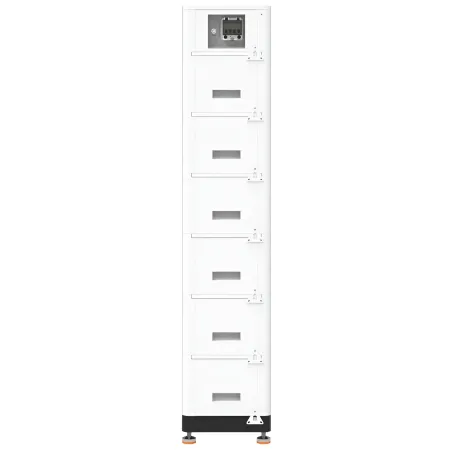

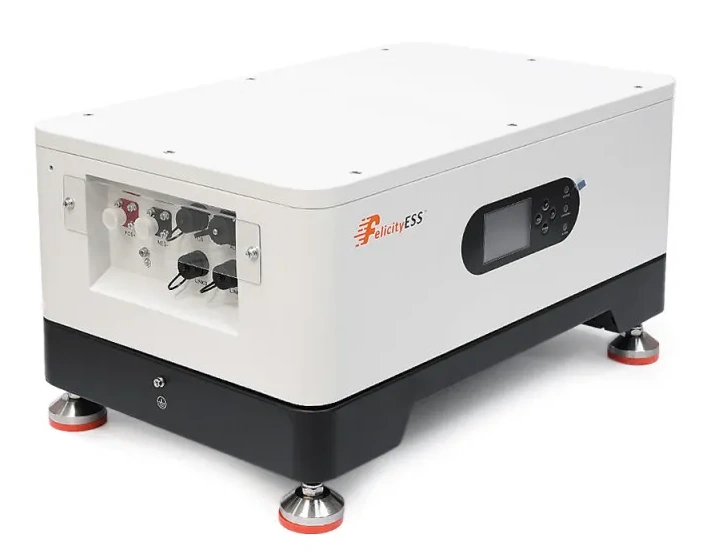

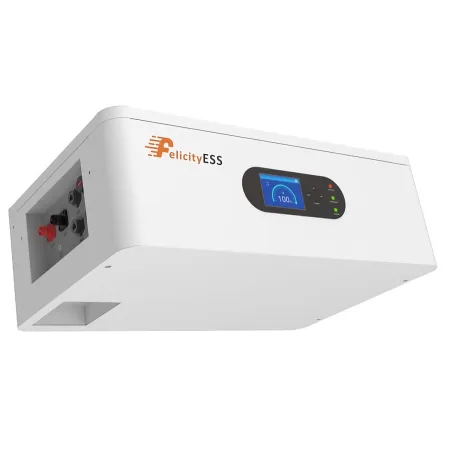

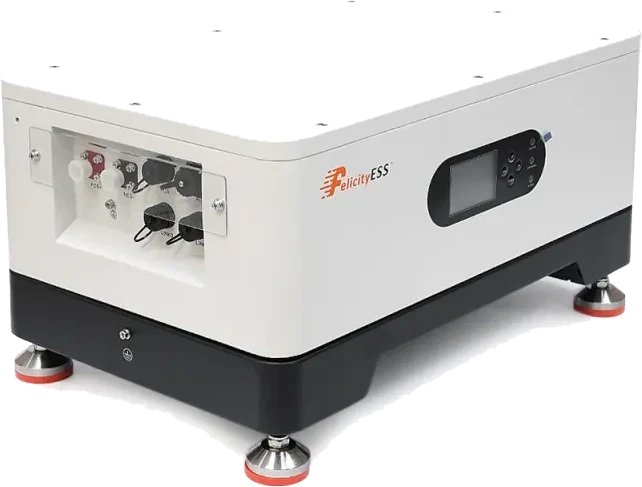

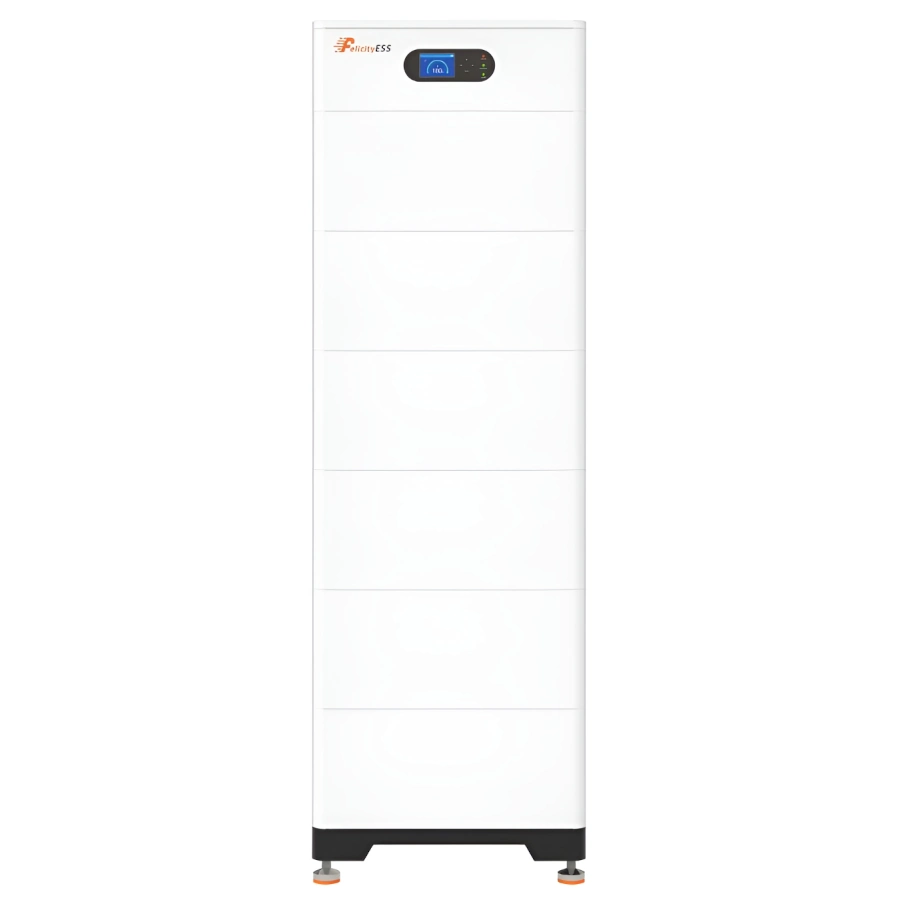

Jednostka sterująca modułowego magazynu wysokonapięciowego FLH96050SG1. Stoi na szczycie wieży z 2–6 modułami FLH96050SMG1, nadzoruje je, zabezpiecza obwód i komunikuje się z falownikiem przez RS485 lub CAN.
- Kontroler BMS
- RS485 / CAN
- IP65
- Do 6 modułów
- 2–6Modułów FLH96050SMG1 pod jednym kontrolerem
- 10,24–30,72kWhEnergia systemu
- Moc do zgłoszenia5,12–15,36kWZalecana moc rozładowania systemu
- IP65Stopień ochrony obudowy
Dobór
Dla kogo jest FLH96050SCG1
Wskazówki według danych z karty katalogowej producenta.
Dla kogo
- WieżaKażda wieża FLH96050SG1: jeden kontroler na 2–6 modułów FLH96050SMG110,24–30,72 kWh, komunikacja RS485 / CAN
- HVFalownik HV z zakresem baterii do co najmniej 691,2 Vnp. IVGM 8–25 kW (160–700 V)
- GarażMiejsce narażone na pył i wodęIP65
Kiedy wybrać inny model
- WięcejSystem FLH48100UG2 w szafie rack25,6–81,92 kWh w klastrze
- ZestawFLH-E60, gdy wolisz gotowy zestaw z falownikiem61,44 kWh i 50 kW w szafie IP55
Cechy z karty katalogowej
Co wyróżnia system FLH96050SG1

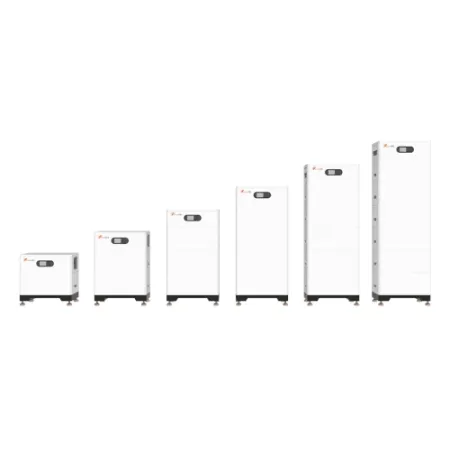

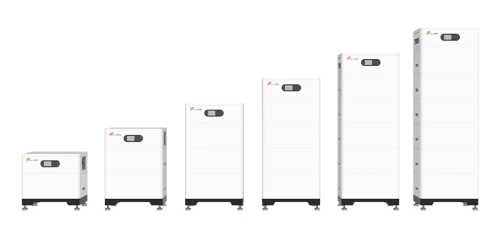

Od 2 do 6 modułów
Konstrukcja stackowana, do 6 modułów połączonych szeregowo: od 10,24 do 30,72 kWh.
Obudowa IP65
Montaż także w miejscach narażonych na pył i wodę.
Gaszenie aerozolowe
Aerozolowy system gaśniczy wewnątrz magazynu.
Wielokrotna ochrona
Wbudowany inteligentny BMS, wyłącznik, bezpiecznik i ochrona interfejsu falownika.
Ekran dotykowy LCD
Parametry i tryb pracy ustawisz na ekranie dotykowym.
Zgodność z falownikami
Współpraca z wiodącymi markami falowników, komunikacja RS485 i CAN.
Budowa systemu
Jak składa się magazyn HV
Moduły łączone szeregowo podnoszą napięcie, a kontroler zarządza całym zestawem.
Moduły baterii
Każdy moduł LiFePO4 51,2 V dokłada energię; liczba modułów ustala napięcie systemu.

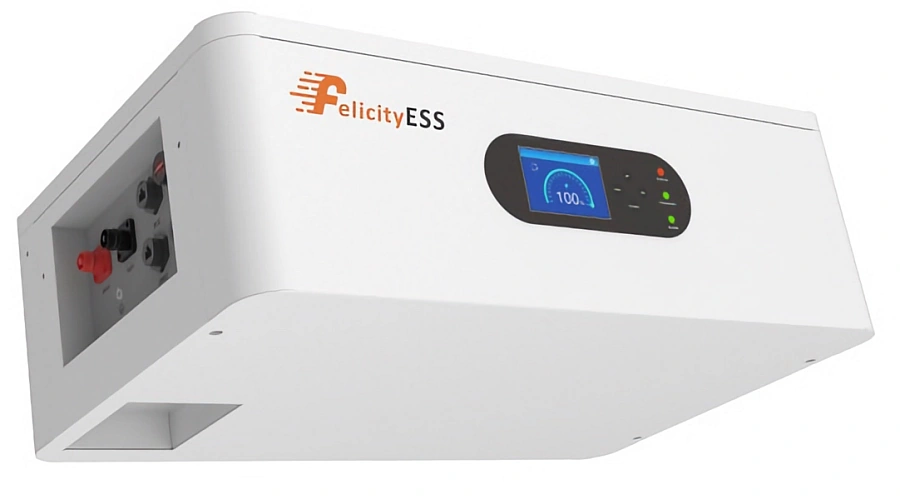

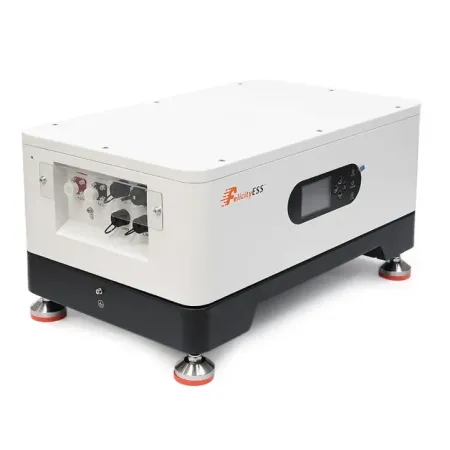

Kontroler (BMS)
Nadzoruje moduły, odłącza obwód w razie potrzeby i komunikuje się z falownikiem.
Falownik HV
Falownik hybrydowy wysokiego napięcia ładuje i rozładowuje magazyn według ustawień.
Model 3D
Zobacz z bliska
Model według wymiarów z karty katalogowej. Obracaj myszą lub palcem, przybliżaj kółkiem albo dwoma palcami.
Dane techniczne
Parametry FLH96050SCG1
Informacja do zgłoszenia ZE
Zalecana moc: zalecany prąd 25 A × napięcie systemu. Maksymalna moc: maks. ciągły prąd 50 A × napięcie systemu. Wartości z karty katalogowej.
System
- Liczba modułów
- 2–6
- Napięcie nominalne systemu
- 204,8–614,4 V
- Energia systemu
- 10,24–30,72 kWh
- Napięcie robocze systemu
- 192–691,2 V
- Zalecany prąd ładowania/rozładowania
- 25 A
- Moc do zgłoszenia (25 A × napięcie)
- 5,12–15,36 kWzależy od liczby modułów
- Maks. ciągły prąd
- 50 A
- Prąd szczytowy (15 s)
- 60 A
- Głębokość rozładowania
- ≥ 95%
Moduł i praca
- Typ ogniw
- LiFePO4
- Energia modułu
- 5,12 kWh
- Napięcie modułu
- 102,4 V
- Pojemność
- 50 Ah
- Żywotność
- ≥ 6000 cykli0,2C, 25 °C, 80% DOD
- Temperatura ładowania
- 0…+55 °C
- Temperatura rozładowania
- −20…+55 °C
- Komunikacja
- RS485 / CAN
- Wyświetlacz
- LED + LCD (dotykowy)
- Certyfikaty
- UN38.3, CB, CE-EMC, IEC 62619
Wymiary i montaż
- Montaż
- na szczycie wieży modułów
- Stopień ochrony
- IP65

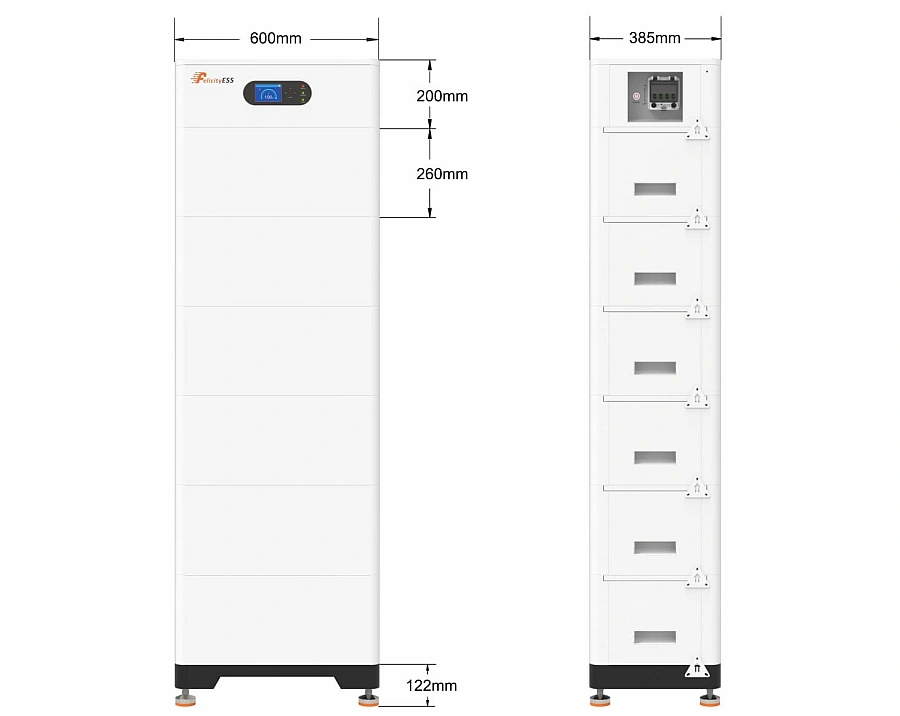

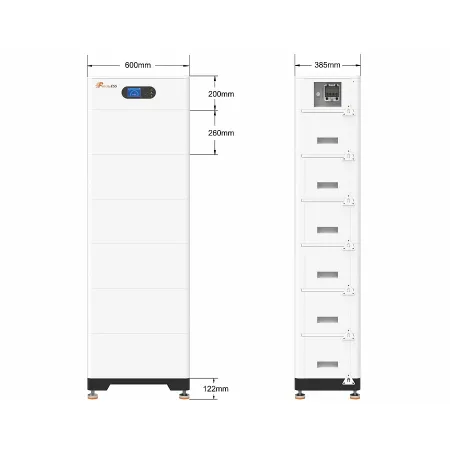

- Wymiary kontrolera
- 600 × 385 × 200 mm
- Waga kontrolera
- 12,5 kg
- Gwarancja
- 10 latwedług polityki gwarancyjnej producenta
Dane z karty katalogowej FLH96050SG1 (Felicity Solar, EN). Plik w zakładce „Do pobrania”.
W zestawie
Co jest w pudełku
Producent nie podaje długości przewodów komunikacyjnych.
Przewody do falownika
- 2 szt.Przewody zasilające do falownika2 m, 6 mm², do 30 A: czerwony (PCS+) i czarny (PCS−)
Komunikacja
- 1 szt.Przewód komunikacyjny do falownika Felicity
- 1 szt.Przewód komunikacyjny do komputera
- 1 szt.Przewód do łączenia magazynów równolegle
- 2 szt.Końcówki sygnałowedo wykonania własnego przewodu komunikacyjnego
Montaż
- 1 szt.Podstawa
- 2 szt.Podstawy nieruchome
- 4 szt.Stopki montażowe
- 3 szt.Śruby M5×12do szafki sterowniczej
- 2 szt.Kołki rozporowe
Dokumenty: instrukcja obsługi, karta gwarancyjna
Według listy elementów w opakowaniu z instrukcji LUX-X-96050HG01 (FLH96050SG1).
Pytania
Zanim kupisz
Ile modułów obsługuje?
Od 2 do 6 modułów FLH96050SMG1, czyli od 10,24 do 30,72 kWh.
Jaką moc podać w zgłoszeniu magazynu?
Zależy od liczby modułów. Karta podaje zalecany prąd 25 A, więc moc to 25 A × napięcie systemu: od 5,12 kW (2 moduły, 204,8 V) do 15,36 kW (6 modułów, 614,4 V). Wartość dla instalacji potwierdza instalator.
