Szafa montażowa · Felicity Solar
FLH48314

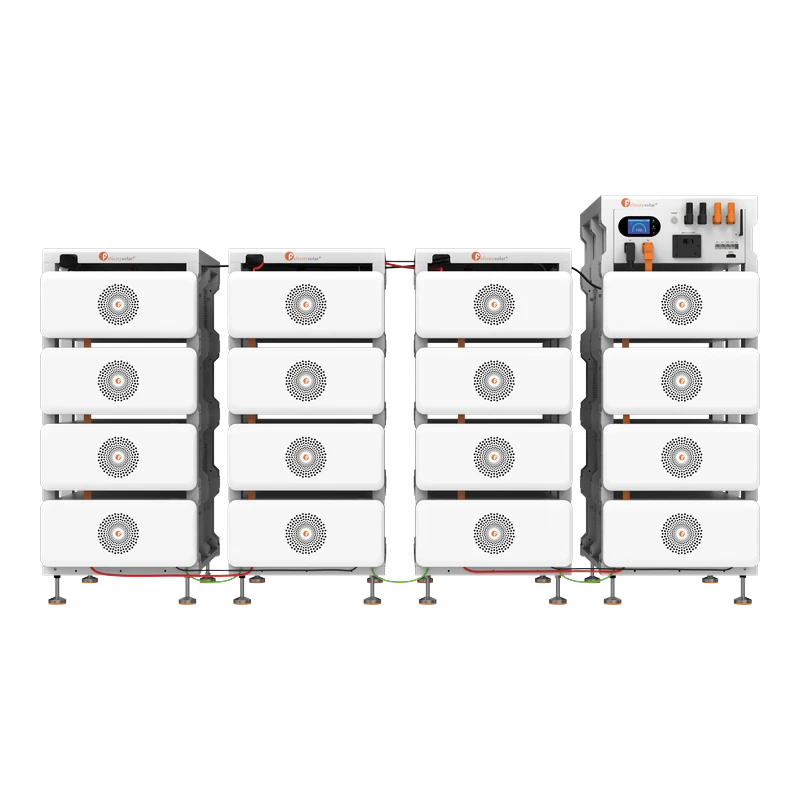

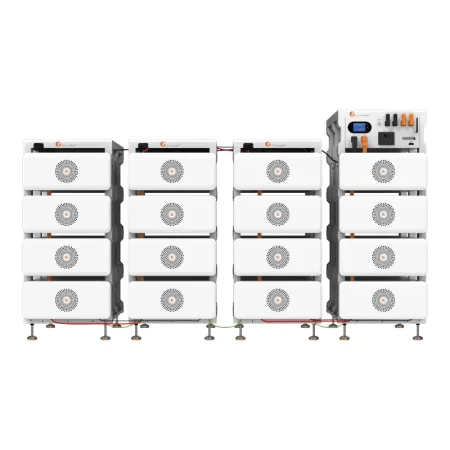

Szafa montażowa systemu FLH48314, bez baterii i BMS.
Konstrukcja montażowa komercyjnego magazynu FLH48314UG1. Kontroler FLH48314UCG1 i moduły FLH48314UMG1 kupuje się osobno; liczbę modułów (5–16) dobiera się do zakresu napięcia falownika.
- Bez baterii i BMS
- System FLH48314UG1
- 5–16 modułów
- 5–16Modułów FLH48314UMG1 w systemie
- 80,38–257,22kWhEnergia klastra
- Moc do zgłoszenia40,19–128,61kWZalecana moc rozładowania klastra
- 4,1MWhDo 16 klastrów równolegle
Dobór
Dla kogo jest FLH48314
Wskazówki według danych z karty katalogowej producenta.
Dla kogo
- SzafaMontaż systemu FLH48314UG1kontroler FLH48314UCG1 i 5–16 modułów FLH48314UMG1 kupuje się osobno
- SkalaRozbudowa o kolejne klastrydo 16 klastrów równolegle, łącznie do 4,1 MWh
- HVFalownik HV dopasowany do napięcia klastranp. IVGM125KHP3G1 (160–1000 V)
Kiedy wybrać inny model
- MniejSystem FLH48100UG2 w szafie rack25,6–81,92 kWh w klastrze
- ZestawFLH-E60, gdy wolisz gotowy zestaw z falownikiem61,44 kWh i 50 kW w szafie IP55
Cechy z karty katalogowej
Co wyróżnia system FLH48314UG1
Sześć cech, które producent podaje dla serii FLH48314.
Monitoring w FSolar
Zdalny podgląd przez aplikację FSolar.
Moduł ochrony przeciwpożarowej
Zabezpieczenie przeciwpożarowe w każdym systemie.
Chłodzenie powietrzem
Chłodzenie na poziomie modułu i sprawne zarządzanie temperaturą.
Do 16 klastrów równolegle
Łącznie do 4,1 MWh w jednej instalacji.
≥ 8000 cykli
Długa żywotność ogniw LiFePO4.
Ekran dotykowy
Prosta obsługa i podgląd na kontrolerze.
Budowa systemu
Jak składa się magazyn HV
Moduły łączone szeregowo podnoszą napięcie, a kontroler zarządza całym zestawem.
Moduły baterii
Każdy moduł LiFePO4 51,2 V dokłada energię; liczba modułów ustala napięcie systemu.
Kontroler (BMS)
Nadzoruje moduły, odłącza obwód w razie potrzeby i komunikuje się z falownikiem.
Falownik HV
Falownik hybrydowy wysokiego napięcia ładuje i rozładowuje magazyn według ustawień.

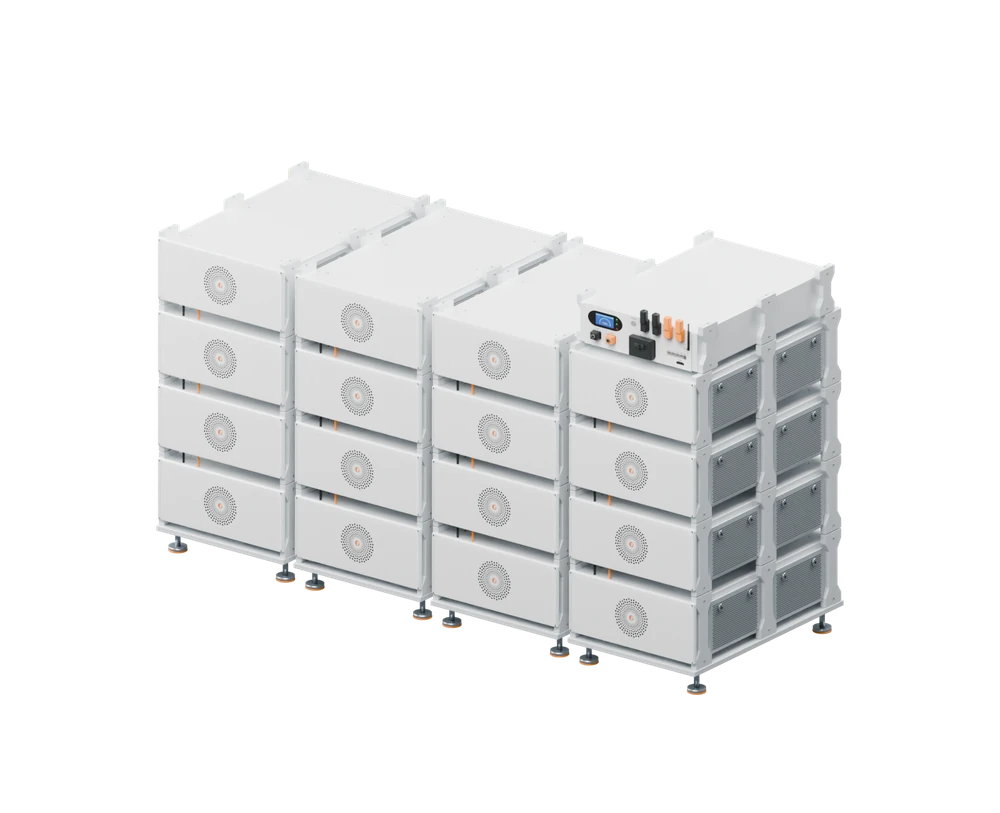

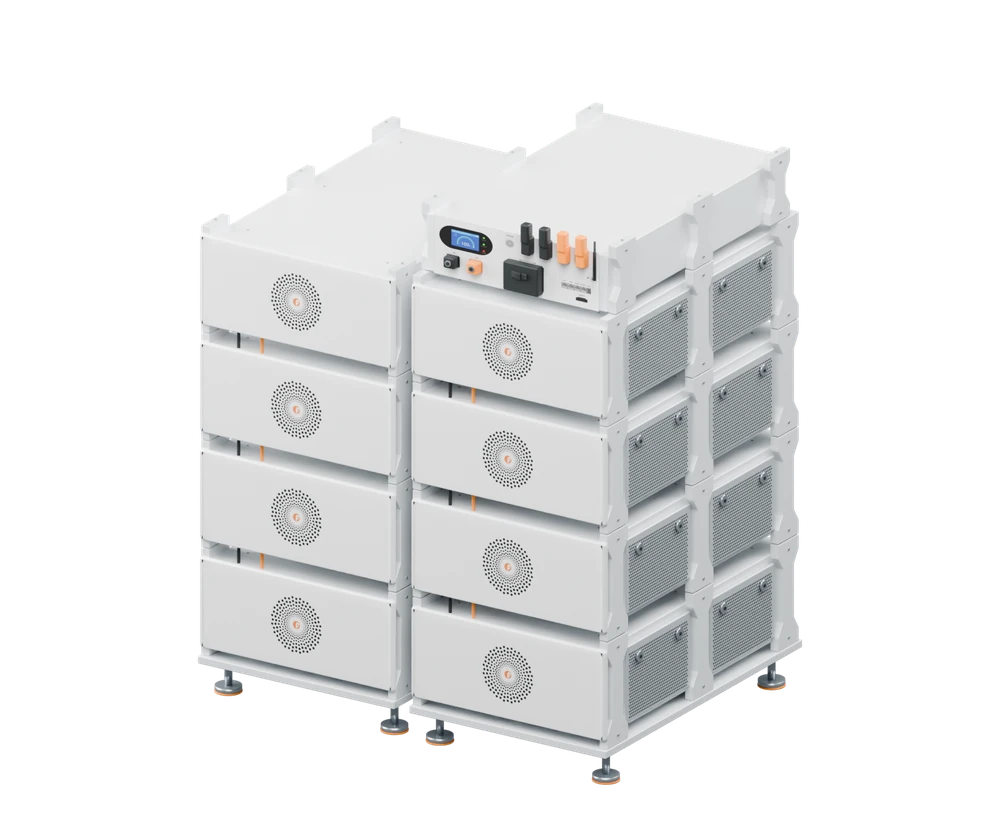

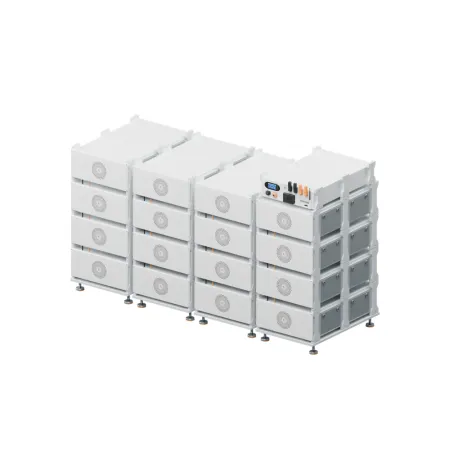

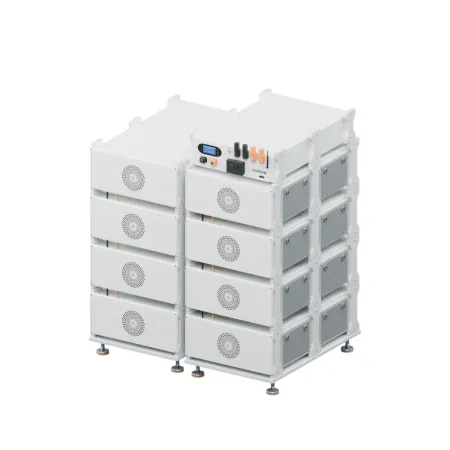

Model 3D
Zobacz z bliska
Model poglądowy na podstawie zdjęć i wymiarów producenta. Drobne detale konstrukcji są uproszczone.
Dane techniczne
Parametry FLH48314
Informacja do zgłoszenia ZE
Zalecana moc: zalecany prąd 157 A × napięcie klastra. Maksymalna moc: maks. ciągły prąd 240 A × napięcie klastra. Wartości z karty katalogowej.
System
- Liczba modułów
- 5–16
- Napięcie nominalne systemu
- 256–819,2 V
- Energia systemu
- 80,38–257,22 kWh
- Energia użyteczna
- 72,34–231,49 kWh
- Zalecany prąd ładowania/rozładowania
- 157 A
- Moc do zgłoszenia (157 A × napięcie)
- 40,19–128,61 kWzależy od liczby modułów
- Maks. ciągły prąd
- 240 A
- Głębokość rozładowania
- 90%
Moduł i praca
- Typ ogniw
- LiFePO4
- Energia modułu
- 16,07 kWh
- Napięcie modułu
- 51,2 V
- Pojemność
- 314 Ah
- Żywotność
- ≥ 8000 cykli0,5C, 25 °C, 70% EOL
- Temperatura ładowania
- 0…+55 °C
- Temperatura rozładowania
- −20…+55 °C
- Komunikacja
- RS485 / CAN / Ethernet / Wi-Fi
- Wyświetlacz
- LED + LCD (dotykowy)
Wymiary i montaż
- Montaż
- moduły stackowane
- Stopień ochrony
- IP20
- Wymiary modułu
- 819,5 × 525,4 × 260 mm
- Waga modułu
- ok. 123 kg
- Certyfikaty
- CE, IEC 62619, IEC 62040, UN38.3
- Gwarancja
- 10 latwedług polityki gwarancyjnej producenta
Dane z karty katalogowej FLH48314UG1 (Felicity Solar, EN). Plik w zakładce „Do pobrania”.
Pytania
Zanim kupisz
Co jest w zestawie?
Sama konstrukcja montażowa. Kontroler FLH48314UCG1 i moduły FLH48314UMG1 zamawia się osobno.
Jaką moc podać w zgłoszeniu magazynu?
Zależy od liczby modułów. Karta podaje zalecany prąd 157 A, więc moc to 157 A × napięcie systemu: od 40,19 kW (5 modułów, 256 V) do 128,61 kW (16 modułów, 819,2 V). Wartość dla instalacji potwierdza instalator.
