Moduł baterii HV · Felicity Solar
FLH96050SMG1
Moduł 5,12 kWh do wieży FLH96050SG1. Od 2 do 6 modułów w jednym systemie.

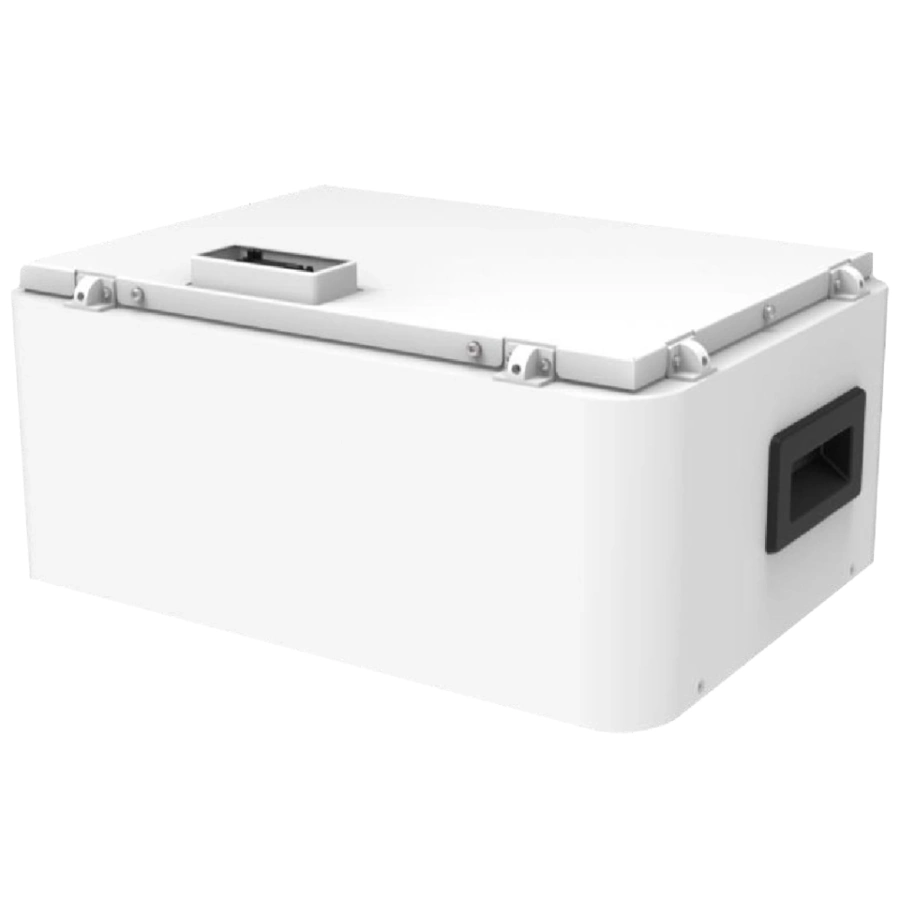

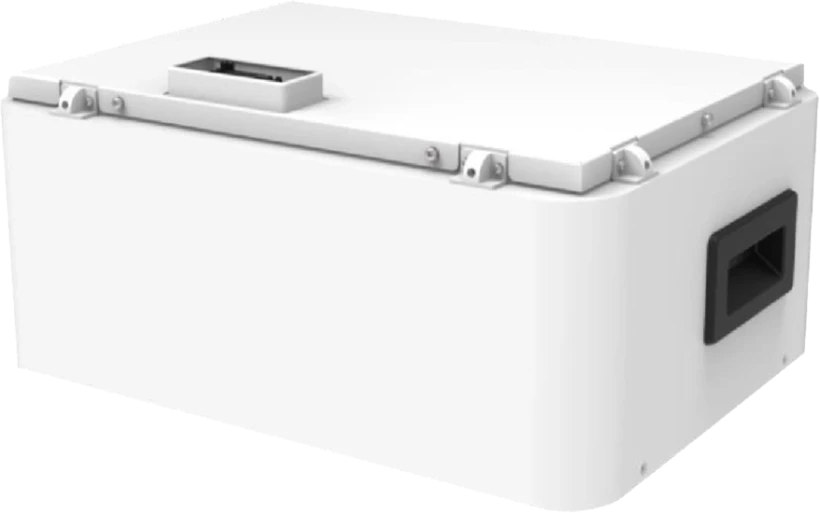

Moduł baterii LiFePO4 102,4 V do modułowego magazynu wysokonapięciowego. Moduły stawia się jeden na drugim pod kontrolerem FLH96050SCG1, tworząc system od 10,24 do 30,72 kWh. Obudowa IP65.
- 5,12 kWh
- 102,4 V
- LiFePO4
- IP65
- Moduł stackowany
- 5,12kWhEnergia jednego modułu
- Moc do zgłoszenia5,12–15,36kWZalecana moc rozładowania systemu (2–6 modułów)
- 30,72kWhMaks. energia systemu (6 modułów)
- ≥ 6000Cykli przy 80% DOD i 25 °C
Dobór
Dla kogo jest FLH96050SMG1
Wskazówki według danych z karty katalogowej producenta.
Dla kogo
- DomDom lub mała firma z falownikiem HVwieża 2–6 modułów: 10,24–30,72 kWh, np. z IVGM 8–25 kW (160–700 V)
- GarażMiejsce narażone na pył i wodęIP65; moduły stawiane jeden na drugim pod kontrolerem FLH96050SCG1
- MocMoc do zgłoszenia zależy od liczby modułów5,12–15,36 kW (25 A × napięcie systemu)
Kiedy wybrać inny model
- WięcejSystem FLH48100UG2 w szafie rack25,6–81,92 kWh w klastrze
- ZestawFLH-E60, gdy wolisz gotowy zestaw z falownikiem61,44 kWh i 50 kW w szafie IP55
- LVMagazyn LV 48 V, gdy falownik jest niskonapięciowynp. FLA48314-EU 16 kWh
Cechy z karty katalogowej
Co wyróżnia system FLH96050SG1
Od 2 do 6 modułów
Konstrukcja stackowana, do 6 modułów połączonych szeregowo: od 10,24 do 30,72 kWh.
Obudowa IP65
Montaż także w miejscach narażonych na pył i wodę.
Gaszenie aerozolowe
Aerozolowy system gaśniczy wewnątrz magazynu.
Wielokrotna ochrona
Wbudowany inteligentny BMS, wyłącznik, bezpiecznik i ochrona interfejsu falownika.
Ekran dotykowy LCD
Parametry i tryb pracy ustawisz na ekranie dotykowym.
Zgodność z falownikami
Współpraca z wiodącymi markami falowników, komunikacja RS485 i CAN.
Budowa systemu
Jak składa się magazyn HV
Moduły łączone szeregowo podnoszą napięcie, a kontroler zarządza całym zestawem.
Moduły baterii
Każdy moduł LiFePO4 51,2 V dokłada energię; liczba modułów ustala napięcie systemu.
Kontroler (BMS)
Nadzoruje moduły, odłącza obwód w razie potrzeby i komunikuje się z falownikiem.
Falownik HV
Falownik hybrydowy wysokiego napięcia ładuje i rozładowuje magazyn według ustawień.
Model 3D
Zobacz z bliska
Model według wymiarów z karty katalogowej. Obracaj myszą lub palcem, przybliżaj kółkiem albo dwoma palcami.
Dane techniczne
Parametry FLH96050SMG1
Informacja do zgłoszenia ZE
Zalecana moc: zalecany prąd 25 A × napięcie systemu. Maksymalna moc: maks. ciągły prąd 50 A × napięcie systemu. Wartości z karty katalogowej.
System
- Liczba modułów
- 2–6
- Napięcie nominalne systemu
- 204,8–614,4 V
- Energia systemu
- 10,24–30,72 kWh
- Napięcie robocze systemu
- 192–691,2 V
- Zalecany prąd ładowania/rozładowania
- 25 A
- Moc do zgłoszenia (25 A × napięcie)
- 5,12–15,36 kWzależy od liczby modułów
- Maks. ciągły prąd
- 50 A
- Prąd szczytowy (15 s)
- 60 A
- Głębokość rozładowania
- ≥ 95%
Moduł i praca
- Typ ogniw
- LiFePO4
- Energia modułu
- 5,12 kWh
- Napięcie modułu
- 102,4 V
- Pojemność
- 50 Ah
- Żywotność
- ≥ 6000 cykli0,2C, 25 °C, 80% DOD
- Temperatura ładowania
- 0…+55 °C
- Temperatura rozładowania
- −20…+55 °C
- Komunikacja
- RS485 / CAN
- Wyświetlacz
- LED + LCD (dotykowy)
- Certyfikaty
- UN38.3, CB, CE-EMC, IEC 62619
Wymiary i montaż
- Montaż
- stackowany, na podłodze
- Stopień ochrony
- IP65
- Wymiary modułu
- 600 × 385 × 260 mm
- Waga modułu
- 57,5 kg
- Gwarancja
- 10 latwedług polityki gwarancyjnej producenta
Dane z karty katalogowej FLH96050SG1 (Felicity Solar, EN). Plik w zakładce „Do pobrania”.
W zestawie
Co jest w pudełku
Przewody do falownika i przewody komunikacyjne są w opakowaniu sterownika FLH96050SCG1.
Montaż
- 4 szt.Śruby M5×12do łączenia modułów
- 1 szt.Wspornik mocujący
- 2 szt.Podstawy nieruchome
- 2 szt.Kołki rozporowe
Dokumenty: instrukcja obsługi, karta gwarancyjna
Według listy elementów w opakowaniu z instrukcji LUX-X-96050HG01 (FLH96050SG1).
Pytania
Zanim kupisz
Jaką moc podać w zgłoszeniu magazynu?
Zależy od liczby modułów. Karta podaje zalecany prąd 25 A, więc moc to 25 A × napięcie systemu: od 5,12 kW (2 moduły, 204,8 V) do 15,36 kW (6 modułów, 614,4 V). Wartość dla instalacji potwierdza instalator.
Co jeszcze jest potrzebne?
Kontroler FLH96050SCG1 i falownik hybrydowy wysokiego napięcia zgodny z zakresem napięcia systemu.
