Zestaw magazynu energii HV · Felicity Solar
FLH-E60
61,44 kWh w szafie IP55 z falownikiem 50 kW. Gotowy system dla firmy.
Zestaw komercyjnego magazynu energii: 12 modułów LiFePO4 po 5,12 kWh w szafie IP55 i trójfazowy falownik hybrydowy 50 kW. Montaż na podłodze, komunikacja RS485 i CAN, 10 lat gwarancji.
- 61,44 kWh
- 50 kW
- LiFePO4
- IP55
- 3 fazy
- 61,44kWhEnergia systemu (12 modułów × 5,12 kWh)
- Moc do zgłoszenia30,72kWZalecana moc rozładowania baterii (50 A × 614,4 V)
- 50kWMoc wejścia/wyjścia AC zestawu
- ≥ 6000Cykli przy 80% DOD i 25 °C
Dobór
Dla kogo jest FLH-E60
Wskazówki według danych z karty katalogowej producenta.
Dla kogo
- FirmaFirma lub gospodarstwo, gdy potrzebny jest gotowy system61,44 kWh i falownik 50 kW w jednym zestawie
- MontażSzafa IP55 na podłodze780 × 1056 × 2235 mm, ok. 1100 kg bez falownika
- MocMoc do zgłoszenia 30,72 kW50 A × 614,4 V (12 modułów)
Kiedy wybrać inny model
- UkładSystem FLH48100UG2, gdy falownik i liczbę modułów dobierasz osobno25,6–81,92 kWh w klastrze, falownik IVGM lub T-REX
- WięcejSystem FLH48314UG1, gdy potrzebujesz więcej energii80,38–257,22 kWh w klastrze, do 16 klastrów
Z karty katalogowej
Co dostajesz w FLH-E60
12 modułów LiFePO4
Moduły 5,12 kWh / 51,2 V / 100 Ah, razem 61,44 kWh.
Falownik 50 kW
Trójfazowe wejście i wyjście AC 230/400 V, prąd znamionowy 79,7 A.

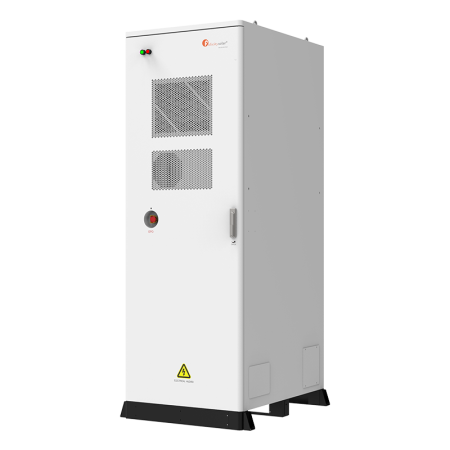

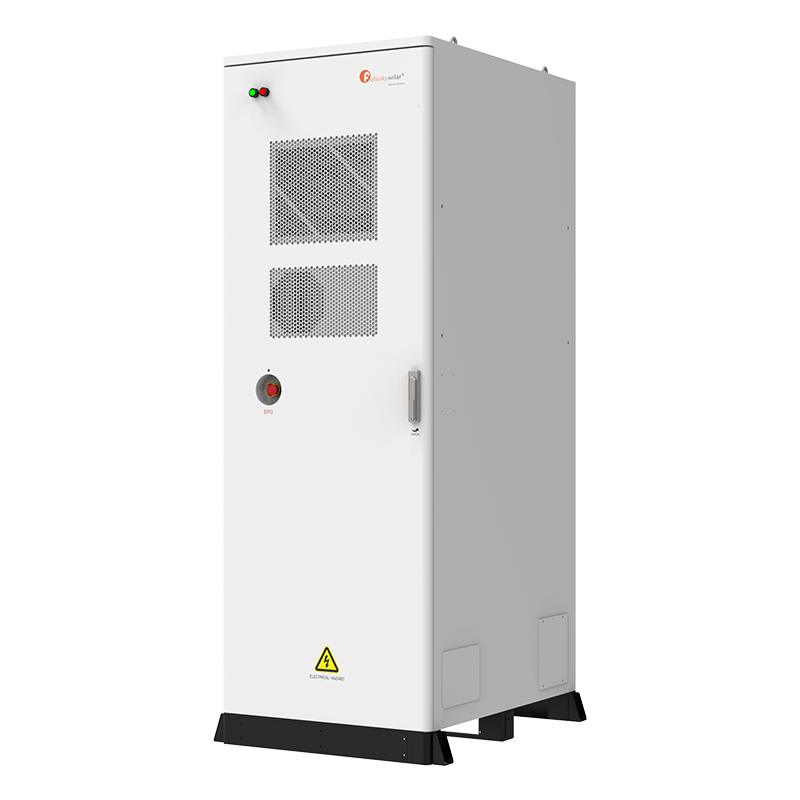

Szafa IP55
Szafa 780 × 1056 × 2235 mm do montażu na podłodze.
Certyfikaty modułów
CE, IEC 62619 i UN38.3.
RS485 / CAN
Komunikacja baterii z falownikiem.
≥ 6000 cykli
Przy 25 °C i 80% DOD. Gwarancja 10 lat.
Budowa systemu
Jak składa się magazyn HV
Moduły łączone szeregowo podnoszą napięcie, a kontroler zarządza całym zestawem.
Moduły baterii
Każdy moduł LiFePO4 51,2 V dokłada energię; liczba modułów ustala napięcie systemu.
Kontroler (BMS)
Nadzoruje moduły, odłącza obwód w razie potrzeby i komunikuje się z falownikiem.
Falownik HV
Falownik hybrydowy wysokiego napięcia ładuje i rozładowuje magazyn według ustawień.
Konstrukcja

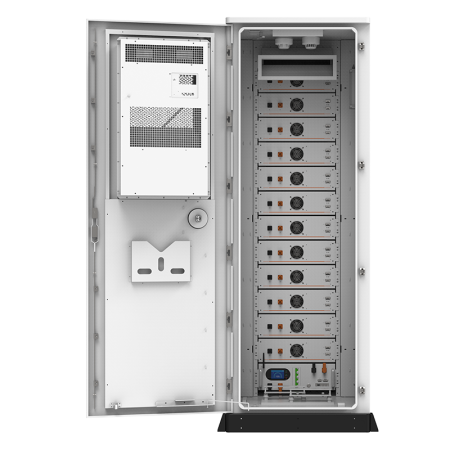

Szafa i moduły
Dane techniczne
Parametry FLH-E60
Informacja do zgłoszenia ZE
Moc AC zestawu (falownik) to 50 kW. Którą wartość wpisać we wniosku, ustala instalator z operatorem sieci.
System
- Moc wejścia/wyjścia
- 50 kW
- AC
- 50/60 Hz, 3L + N + PE, 220/380, 230/400 V
- Energia systemu
- 61,44 kWh
- Prąd znamionowy AC
- 79,7 A
- Napięcie robocze systemu
- 576–691,2 V
- Liczba modułów
- 12
- Moc do zgłoszenia (bateria)
- 30,72 kW50 A × 614,4 V
Moduł baterii
- Typ ogniw
- LiFePO4
- Energia modułu
- 5,12 kWh
- Napięcie modułu
- 51,2 V
- Pojemność modułu
- 100 Ah
- Zalecany prąd ładowania/rozładowania
- 50 A
- Maks. ciągły prąd
- 100 A
- Prąd szczytowy (5 s, 25 °C)
- 125 A
- Głębokość rozładowania
- 90%
- Żywotność
- ≥ 6000 cykli25 °C, 80% DOD
Montaż i warunki
- Stopień ochrony
- IP55
- Wymiary
- 780 × 1056 × 2235 mmbez falownika
- Waga
- ok. 1100 kgbez falownika
- Montaż
- na podłodze
- Temperatura ładowania / rozładowania
- 0…+55 °C / −20…+55 °C
- Wilgotność
- 5–95%
- Wysokość
- do 2000 m
- Gwarancja
- 10 lat
Dane z karty katalogowej FLH-E60 (Felicity Solar, EN). Plik w zakładce „Do pobrania”.
W zestawie
Co jest w pudełku
Lista dotyczy szafy z modułami. Wyposażenie falownika T-REX-50KHP3G01 potwierdzimy przy zamówieniu.
Przewody zasilające
- 2 szt.Przewody plus do falownika1950 mm, AWG4, czerwone
- 2 szt.Przewody minus do falownika1950 mm, AWG4, czarne
- 1 szt.Przewód zasilania pomocniczego3350 mm, AWG10, z wyjścia LOAD falownika
Komunikacja
- 1 szt.Przewód kat. 6A, RJ45–RJ452100 mm, sterownik szafy – port BMS falownika
- 1 szt.Przewód sterownik – pierwszy moduł220 mm
- 2 szt.Terminatory 120 Ω
Moduły i montaż
- 12 szt.Moduły baterii 5,12 kWhz przewodami między modułami (po 11 szt., 150 mm i 60 mm)
- 48 szt.Śruby M5×12do modułów
- 4 szt.Śruby M12×25do mocowania falownika
- 4 szt.Śruby M12×80do mocowania szafy
- 1 szt.Rura osłonowana przewody zewnętrzne
Według listy akcesoriów (rozdz. 4.1.3) z instrukcji FLH-E60.
Pytania
Zanim kupisz
Jaką moc podać w zgłoszeniu magazynu?
Karta podaje dla modułów zalecany prąd 50 A, a system ma 12 modułów (614,4 V nominalnie), więc zalecana moc rozładowania baterii to 30,72 kW. Moc AC zestawu to 50 kW. Którą wartość podać, ustala instalator z operatorem sieci.
Co jest w zestawie?
Szafa z 12 modułami baterii LiFePO4 5,12 kWh oraz falownik hybrydowy 50 kW.
