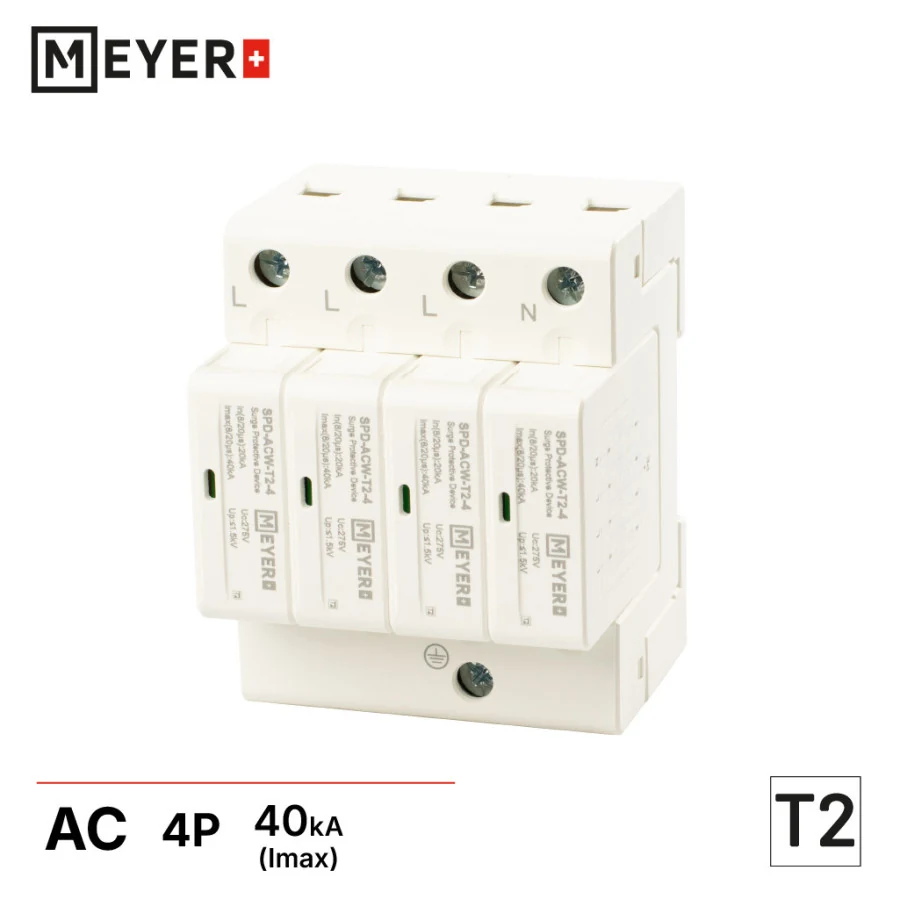

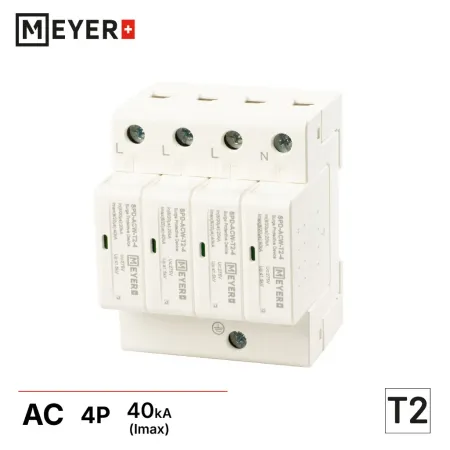

SPD-ACW-T2-4
Ogranicznik przepięć Typ 2 · AC 275 V · 4P
Warystorowy ogranicznik przepięć Meyer do sieci AC w układzie TN-S (L1, L2, L3, N), Typ 2. W instalacji PV chroni falownik i rozdzielnicę od strony sieci.
- Strona AC
- Typ 2
- Szyna DIN 35 mm
- typ
- Typ 2
- napięcie Uc
- 275 V AC
- Imax
- 40 kA
- moduły
- 4
Do czego służy
Zastosowanie i najważniejsze cechy SPD-ACW-T2-4.
Ochrona od strony sieci
Ogranicza przepięcia z sieci zasilającej w skrzynce AC lub rozdzielnicy.
Wymienne wkładki
Wkładki z optyczną sygnalizacją zużycia można wymienić bez demontażu podstawy.
Dobór ochrony
Typ ogranicznika, napięcie i dobezpieczenie dobiera się do projektu instalacji oraz instrukcji producenta.
Miejsce w instalacji
Ogranicznik AC pracuje w skrzynce AC lub w rozdzielnicy głównej. Chroni falownik i instalację budynku przed przepięciami od strony sieci.
Jak dobrać
Trzy rzeczy do sprawdzenia przed zakupem. Ostateczny dobór potwierdza instalator.
- 1Układ sieci
W sieci TN-S stosuje się wersję 4-biegunową (L1, L2, L3, N); moduły jednobiegunowe zestawia się według układu sieci.
- 2Typ ochrony
Typ 1+2 przy instalacji odgromowej lub zasilaniu z linii napowietrznej; typ 2 jako ochrona w skrzynce falownika.
- 3Zabezpieczenie wstępne
Ogranicznik wymaga zabezpieczenia o wartości podanej przez producenta – sprawdź je w karcie katalogowej.
Często łączone z
Produkty z tej samej części instalacji, dostępne w sklepie.
Dane techniczne
Parametry produktu SPD-ACW-T2-4.
| Model | SPD-ACW-T2-4 |
|---|---|
| Typ (klasa) | Typ 2 |
| Rodzaj napięcia | AC |
| Układ | 3P+N |
| Max. napięcie pracy trwałej Uc | 275 V |
| Znamionowy prąd wyładowczy In (8/20 µs) | 20 kA |
| Max. prąd wyładowczy Imax | 40 kA |
| Napięciowy poziom ochrony Up | < 1.5 kV |
| Technologia | warystorowa (MOV) |
| Norma | EN61643-11 |
| Producent | Meyer |
|---|---|
| Oznaczenie | SPD-ACW-T2-4 |
| EAN | 5902767430364 |
| Liczba modułów | 4 |
| Wymiary (S × W × G) | 72 × 90 × 70 mm |
| Stopień ochrony | IP20 |
| Temperatura pracy | -40...+80 °C |
| Sygnalizacja | optyczna, wymienne wkładki |
| Montaż | szyna DIN 35 mm |
