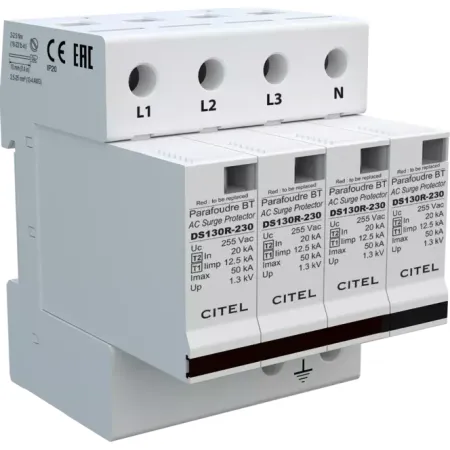

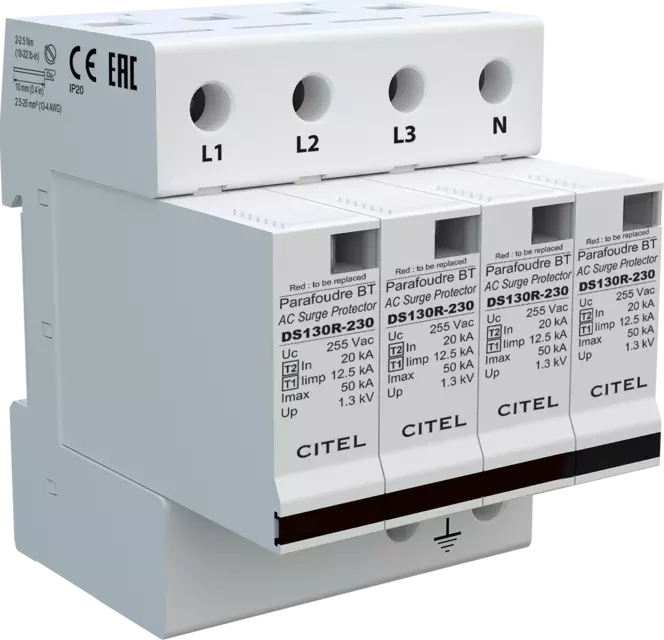

DS134R-230
Ogranicznik przepięć Typ 1+2 · AC 230/400 V · 3P+N
Ogranicznik przepięć CITEL typu 1+2 do trójfazowej sieci z przewodem neutralnym. Prąd udarowy 12,5 kA na biegun; wymienne moduły ze wskaźnikiem stanu.
- Strona AC
- Typ 1+2
- Szyna DIN 35 mm
- typ
- Typ 1+2
- Uc
- 255 V AC
- Iimp
- 12,5 kA / biegun
- Imax
- 50 kA
Do czego służy
Zastosowanie i najważniejsze cechy DS134R-230.
Ochrona od strony sieci
Chroni rozdzielnicę i falownik przed przepięciami z sieci zasilającej.
Wymienne moduły
Moduły z sygnalizacją stanu wymienia się bez demontażu podstawy.
Dobór ochrony
Wersję ogranicznika dobiera się do układu sieci (TN-S, TT) i projektu instalacji.
Miejsce w instalacji
Ogranicznik AC pracuje w skrzynce AC lub w rozdzielnicy głównej. Chroni falownik i instalację budynku przed przepięciami od strony sieci.
Jak dobrać
Trzy rzeczy do sprawdzenia przed zakupem. Ostateczny dobór potwierdza instalator.
- 1Układ sieci
W sieci TN-S stosuje się wersję 4-biegunową (L1, L2, L3, N); moduły jednobiegunowe zestawia się według układu sieci.
- 2Typ ochrony
Typ 1+2 przy instalacji odgromowej lub zasilaniu z linii napowietrznej; typ 2 jako ochrona w skrzynce falownika.
- 3Zabezpieczenie wstępne
Ogranicznik wymaga zabezpieczenia o wartości podanej przez producenta – sprawdź je w karcie katalogowej.
Często łączone z
Produkty z tej samej części instalacji, dostępne w sklepie.
Dane techniczne
Parametry produktu DS134R-230.
| Model | DS134R-230 |
|---|---|
| Typ (klasa) | Typ 1+2 |
| Sieć | 230/400 V, TN-S |
| Max. napięcie pracy trwałej Uc | 255 V AC |
| Znamionowy prąd wyładowczy In (8/20 µs) | 20 kA |
| Max. prąd wyładowczy Imax | 50 kA na biegun |
| Prąd udarowy Iimp (10/350 µs) | 12,5 kA na biegun |
| Łączny prąd udarowy Itotal | 50 kA |
| Poziom ochrony Up (L/PE, N/PE) | 1,3 kV |
| Technologia | warystory (MOV) z rozłącznikiem termicznym |
| Producent | CITEL |
|---|---|
| Kod producenta | C571504 |
| Liczba biegunów | 4 (3P+N) |
| Zabezpieczenie wstępne | wkładka gG 125 A |
| Przyłącza | 2,5–25 mm² |
| Stopień ochrony | IP20 |
| Temperatura pracy | –40 … +85 °C |
| Normy | IEC/EN 61643-11 |
| Montaż | szyna DIN 35 mm |
