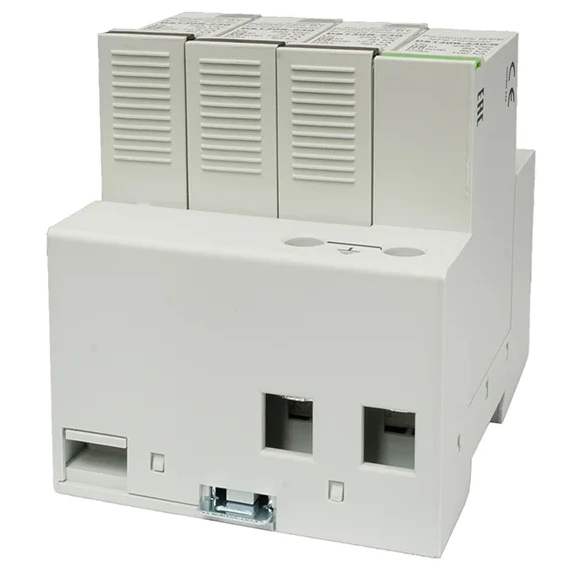

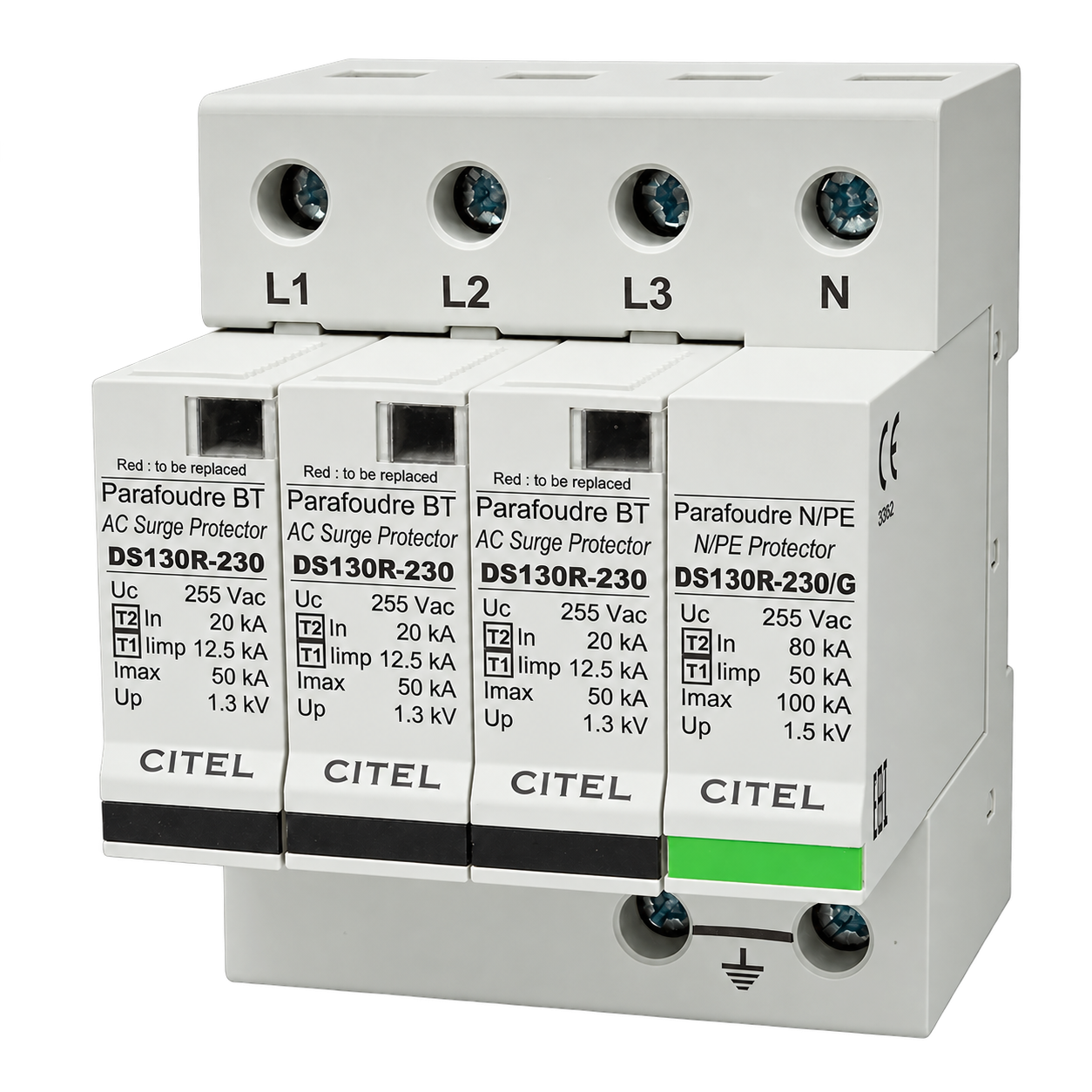

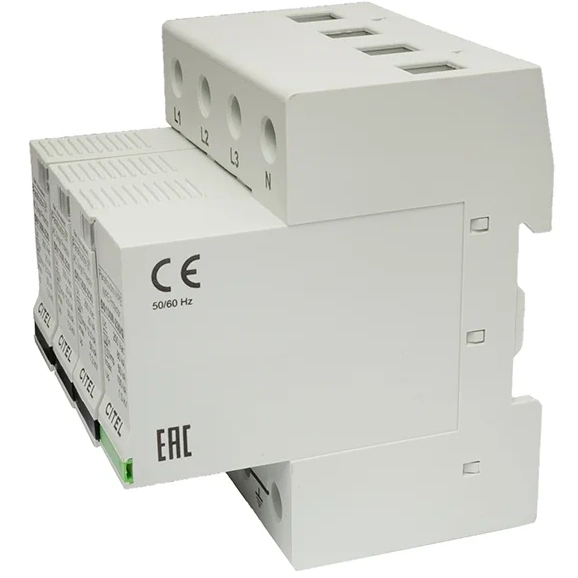

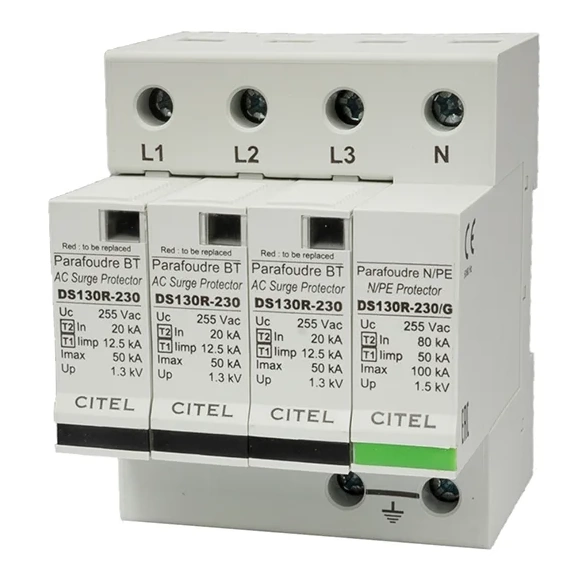

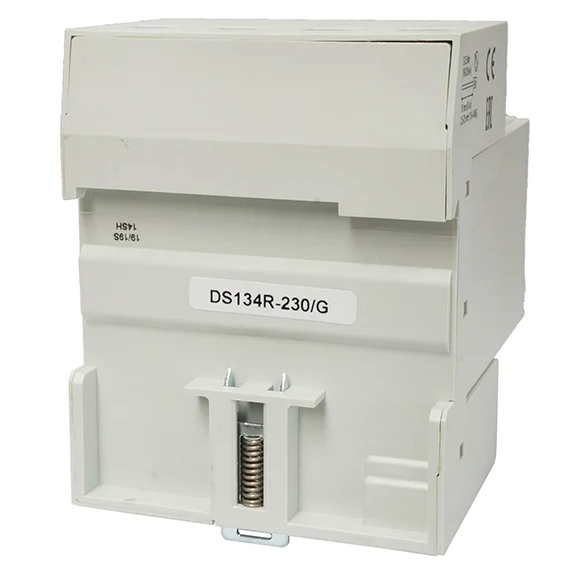

DS134R-230/G
Ogranicznik przepięć typu 1+2 · sieć AC
Ogranicznik przepięć do trójfazowej sieci prądu przemiennego z przewodem neutralnym. Model DS134R-230/G przeznaczony jest do montażu na szynie DIN w odpowiednio dobranej rozdzielnicy.
- klasa ogranicznika
- Typ 1+2
- rodzaj obwodu
- AC
- sposób montażu
- DIN 35 mm
- stopień ochrony
- IP20
Możliwości produktu
Poznaj zastosowanie i najważniejsze cechy DS134R-230/G.
Zastosowanie
Ten model jest przeznaczony do obwodów AC. Nie zastępuje ogranicznika po stronie DC paneli.
Montaż modułowy
Obudowa na szynę DIN pozwala włączyć urządzenie w układ rozdzielnicy.
Dobór ochrony
Typ ogranicznika, napięcie, zabezpieczenie dobezpieczające i przewody dobiera się do projektu oraz instrukcji CITEL.
Dane techniczne
Parametry produktu DS134R-230/G.
| Model | DS134R-230/G |
|---|---|
| Typ SPD | 1+2 |
| Zastosowanie | AC 230/400 V |
| Napięcie znamionowe Un | 230 V AC |
| Maksymalne napięcie pracy Uc | 255 V AC |
| Prąd znamionowy wyładowczy In (8/20 µs) | 20 kA |
| Maksymalny prąd wyładowczy na biegun | 50 kA |
| Sygnalizacja zdalna | opcja w wariancie DS134RS-230 |
| Prąd udarowy Iimp na biegun (10/350 µs) | 12,5 kA |
| Łączny prąd udarowy (10/350 µs) | 50 kA |
| Producent | CITEL |
|---|---|
| Kod producenta | 571524 |
| Montaż | szyna DIN 35 mm |
| Stopień ochrony | IP20 |
| Masa | 0,506 kg |
