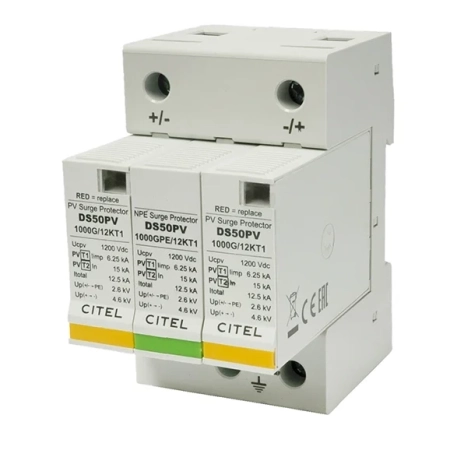

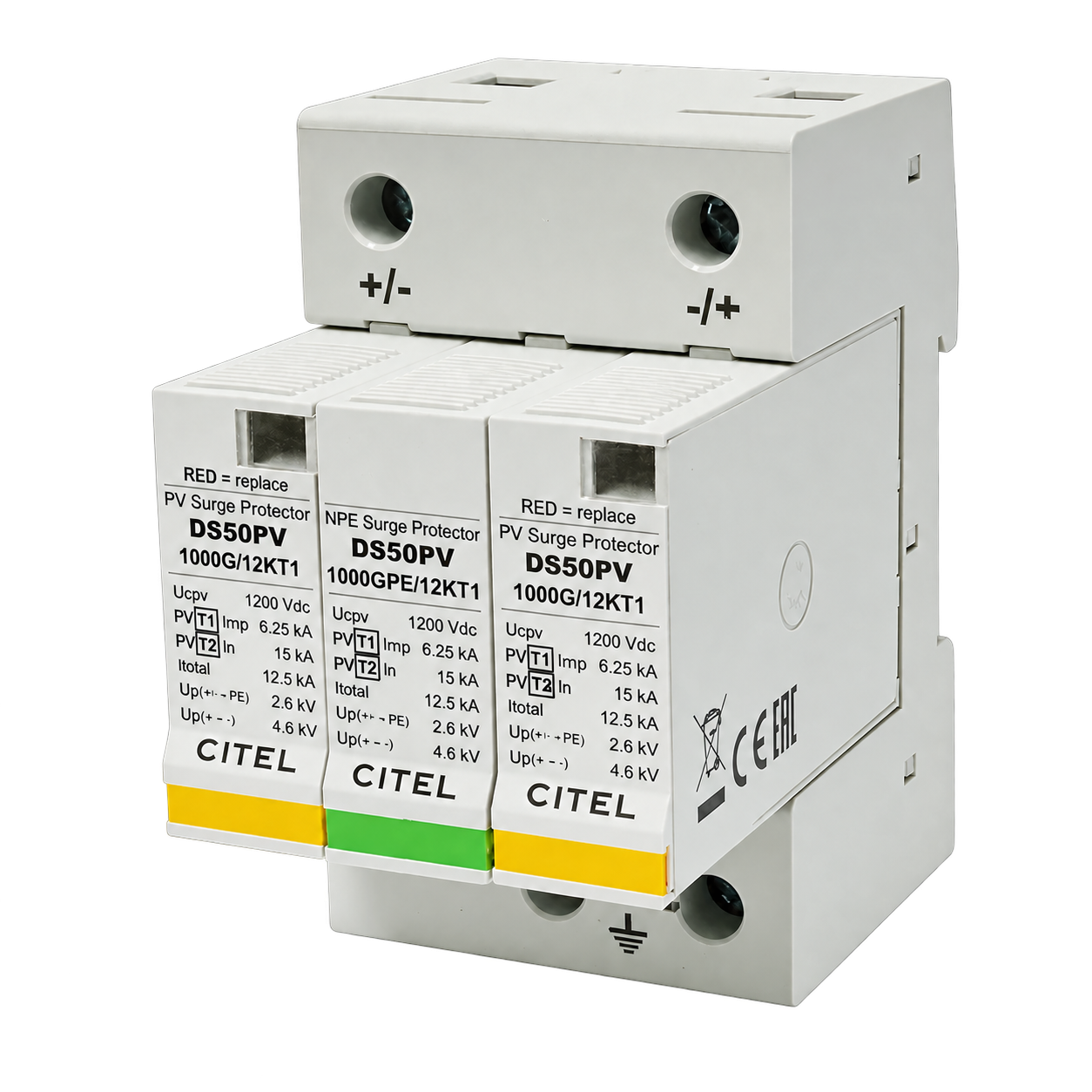

DS50PVS-1000G/12KT1
Ogranicznik przepięć typu 1+2 · fotowoltaika DC
Ogranicznik przepięć do obwodów prądu stałego w instalacji fotowoltaicznej. Model DS50PVS-1000G/12KT1 przeznaczony jest do montażu na szynie DIN w odpowiednio dobranej rozdzielnicy.
- klasa ogranicznika
- Typ 1+2
- rodzaj obwodu
- DC
- sposób montażu
- DIN 35 mm
- stopień ochrony
- IP20
Możliwości produktu
Poznaj zastosowanie i najważniejsze cechy DS50PVS-1000G/12KT1.
Zastosowanie
Ten model jest przeznaczony do obwodów DC instalacji PV.
Montaż modułowy

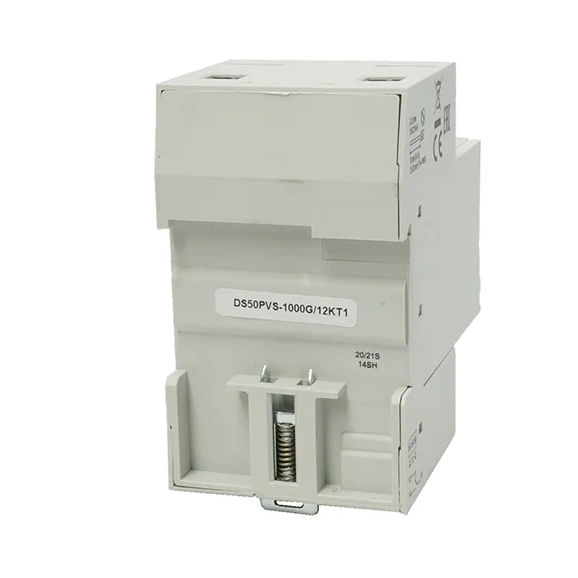

Obudowa na szynę DIN pozwala włączyć urządzenie w układ rozdzielnicy.
Dobór ochrony
Typ ogranicznika, napięcie, zabezpieczenie dobezpieczające i przewody dobiera się do projektu oraz instrukcji CITEL.
Dane techniczne
Parametry produktu DS50PVS-1000G/12KT1.
| Model | DS50PVS-1000G/12KT1 |
|---|---|
| Typ SPD | 1+2 |
| Zastosowanie | PV DC |
| Napięcie systemu PV | 1000 V DC |
| Maksymalne napięcie Ucpv | 1200 V DC |
| Prąd znamionowy In (8/20 µs) | 15 kA |
| Maksymalny prąd Imax na biegun (8/20 µs) | 40 kA |
| Prąd udarowy Iimp na biegun (10/350 µs) | 6,25 kA |
| Łączny prąd udarowy (10/350 µs) | 12,5 kA |
| Producent | CITEL |
|---|---|
| Kod producenta | 482393 |
| Montaż | szyna DIN 35 mm |
| Stopień ochrony | IP20 |
| Masa | 0,396 kg |
