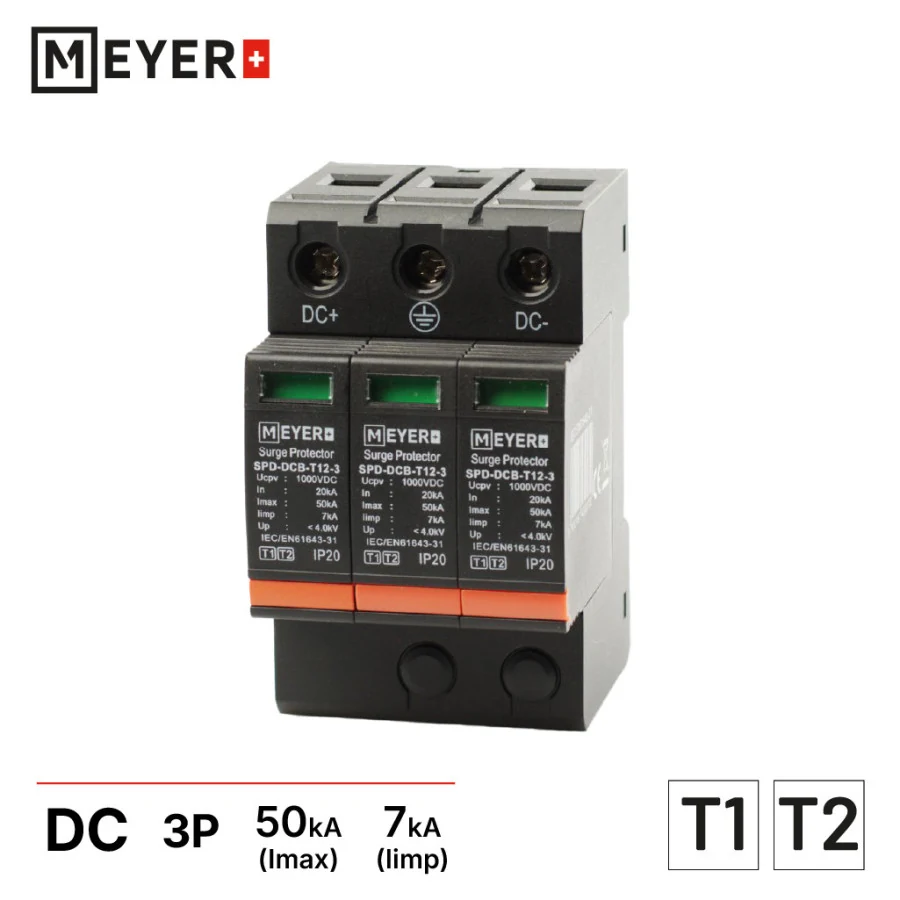

SPD-DCB-T12-3
Ogranicznik przepięć Typ 1+2 · DC 1000 V · 3P
Warystorowy ogranicznik przepięć Meyer do strony DC instalacji fotowoltaicznej (Typ 1+2, układ DC+ / PE / DC−). Chroni falownik i moduły przed przepięciami od wyładowań atmosferycznych i łączeniowymi.
- Strona DC
- Typ 1+2
- Szyna DIN 35 mm
- typ
- Typ 1+2
- napięcie Uc
- 1000 V DC
- Imax
- 50 kA
- moduły
- 3
Do czego służy
Zastosowanie i najważniejsze cechy SPD-DCB-T12-3.
Ochrona strony DC
Odprowadza przepięcia z przewodów stringów, zanim dotrą do wejść MPPT falownika.
Wymienne wkładki
Wkładki z optyczną sygnalizacją zużycia można wymienić bez demontażu podstawy.
Dobór ochrony
Typ ogranicznika, napięcie i dobezpieczenie dobiera się do projektu instalacji oraz instrukcji producenta.
Miejsce w instalacji
Ogranicznik przepięć DC montuje się w skrzynce DC, blisko wejścia przewodów stringów. Odprowadza przepięcia do uziemienia, zanim dotrą do wejść MPPT falownika.
Jak dobrać
Trzy rzeczy do sprawdzenia przed zakupem. Ostateczny dobór potwierdza instalator.
- 1Typ ochrony
Typ 1+2, gdy budynek ma instalację odgromową lub moduły są poza strefą ochrony; typ 2 w pozostałych przypadkach.
- 2Napięcie stringu
Napięcie trwałej pracy ogranicznika musi być wyższe niż Voc stringu w najniższej temperaturze pracy.
- 3Uziemienie
Przewód PE ogranicznika prowadzi się możliwie krótko do szyny uziemiającej skrzynki DC.
Często łączone z
Produkty z tej samej części instalacji, dostępne w sklepie.
Dane techniczne
Parametry produktu SPD-DCB-T12-3.
| Model | SPD-DCB-T12-3 |
|---|---|
| Typ (klasa) | Typ 1+2 |
| Rodzaj napięcia | DC |
| Układ | DC+ DC- |
| Max. napięcie pracy trwałej Uc | 1000 V |
| Znamionowy prąd wyładowczy In (8/20 µs) | 20 kA |
| Max. prąd wyładowczy Imax | 50 kA |
| Prąd impulsowy Iimp (10/350 µs) | 7 kA |
| Napięciowy poziom ochrony Up | < 4.0 kV |
| Technologia | warystorowa (MOV) |
| Norma | EN61643-11 |
| Producent | Meyer |
|---|---|
| Oznaczenie | SPD-DCB-T12-3 |
| EAN | 5902767430272 |
| Liczba modułów | 3 |
| Wymiary (S × W × G) | 54 × 90 × 69 mm |
| Stopień ochrony | IP20 |
| Temperatura pracy | -30...+50 °C |
| Sygnalizacja | optyczna, wymienne wkładki |
| Montaż | szyna DIN 35 mm |
